Tutorial de cableado BMS estándar e intelixente 10S

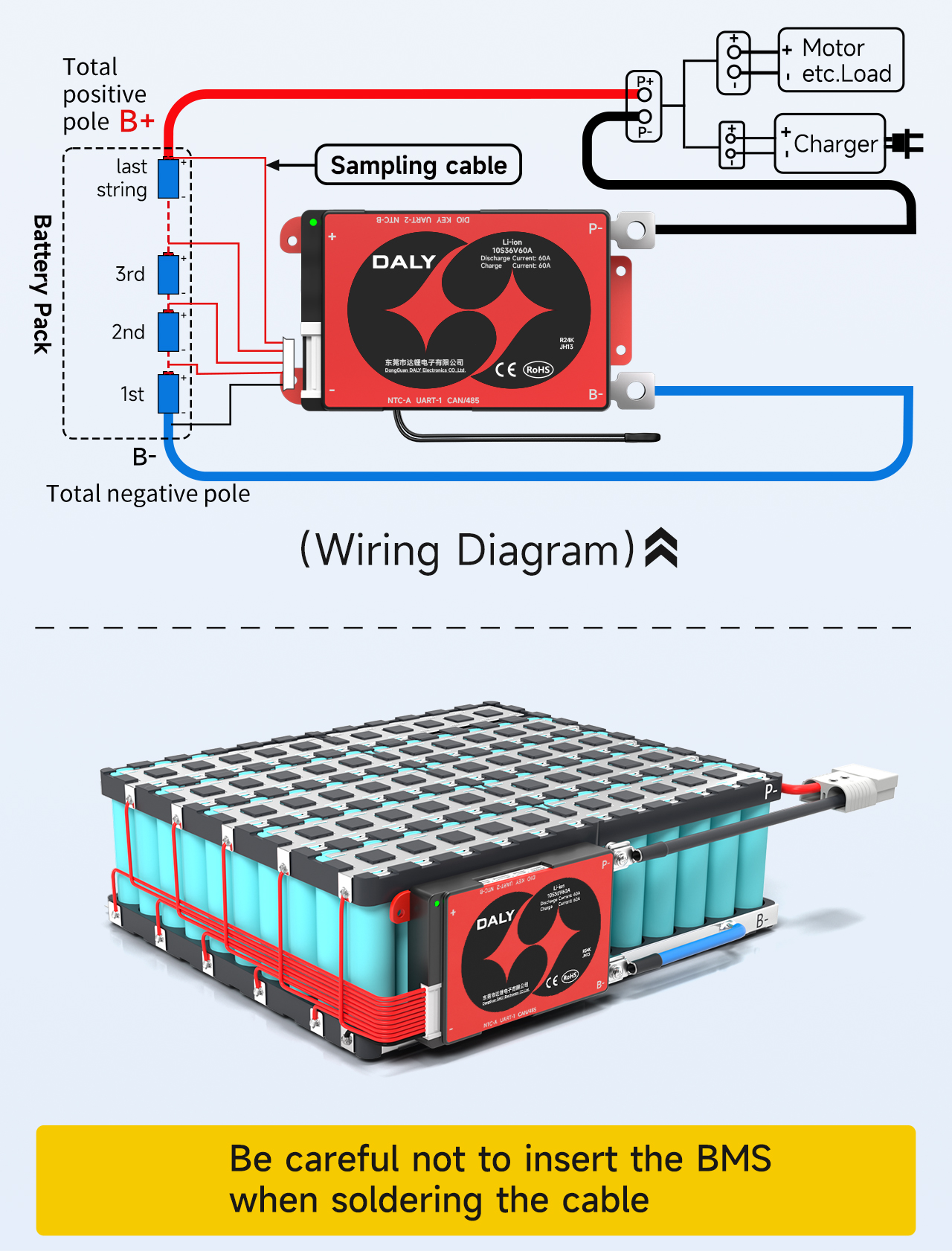

Tomaun 10 serie e 12 baterías paralelas 18650 como exemplo
Teña coidado de non inserir a placa protectora ao soldar o cable
Ⅰ. Marca a orde das liñas de mostraxe

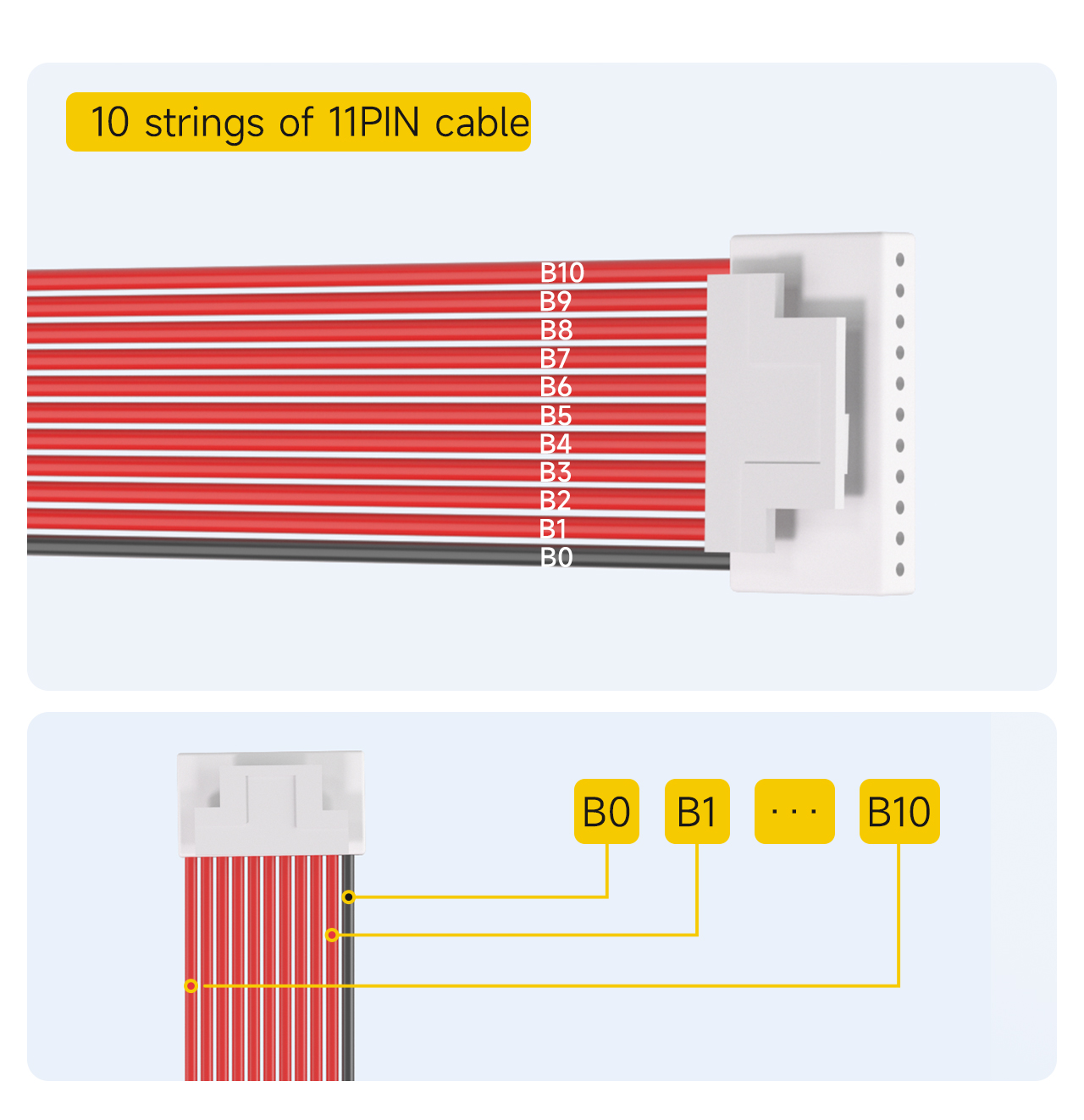

10 cordas de11cable PIN
Nota: o cable de mostraxe predeterminado para10-A configuración da placa de protección de cadeas é11PIN.
1. Marque o cable negro como B0.
2. O primeiro cable vermello xunto ao cable negro está marcado como B1.
... (e así sucesivamente, marcado secuencialmente)
Ata o último cable vermello, marcado como B10.

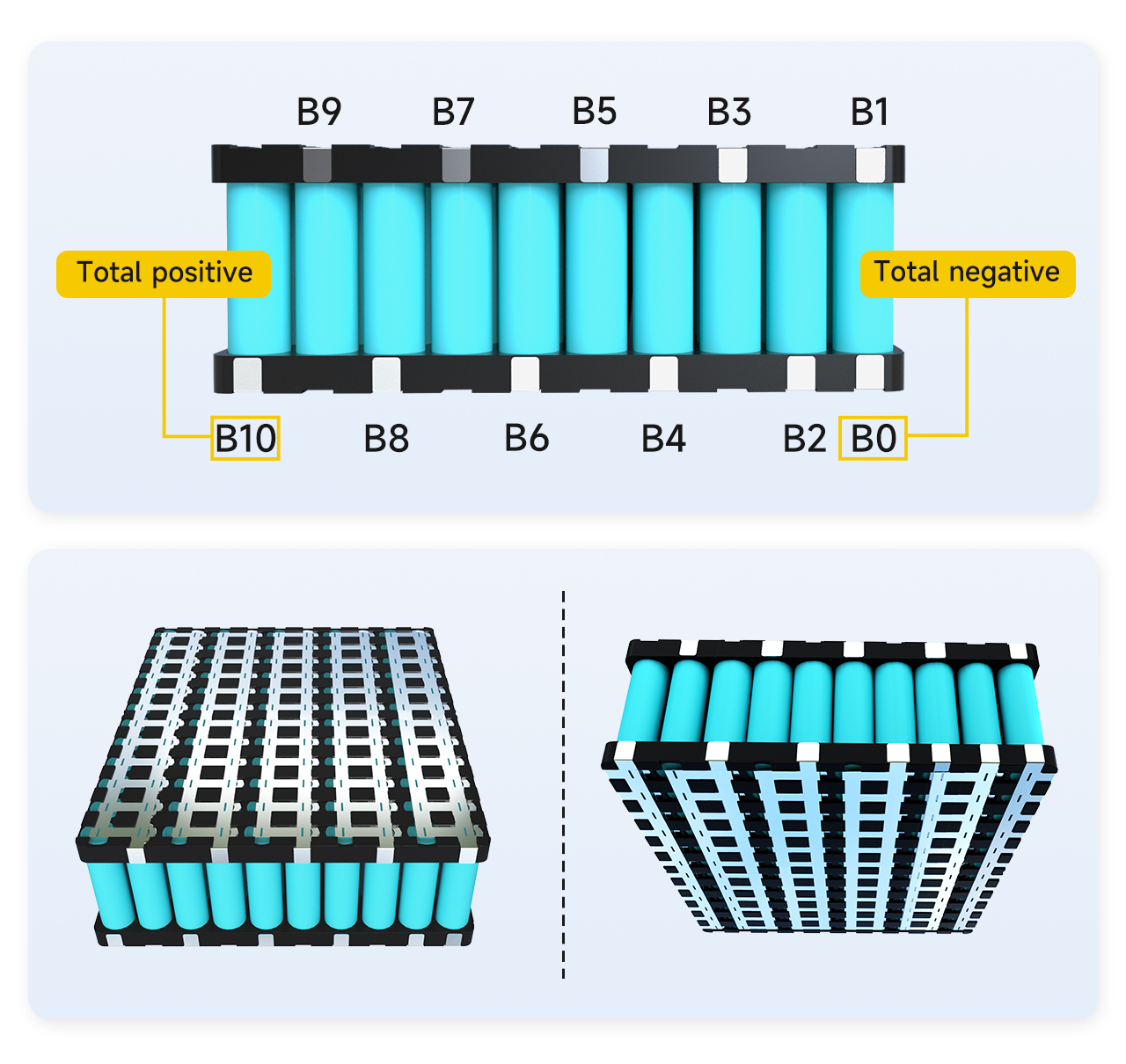

Ⅱ. Marque a orde dos puntos de soldadura da batería
Atopa a posición do punto de soldadura correspondente do cable, primeiro marca a posición do punto correspondente na batería
1. O polo negativo total da batería está marcado como B0.
2. A conexión entre o polo positivo da primeira cadea de baterías e o polo negativo da segunda cadea de baterías está marcada como B1.
3. A conexión entre o polo positivo da segunda cadea de baterías e o polo negativo da terceira cadea de baterías está marcada como B2
... (e así por diante)
10. A conexión entre o polo positivo do10a cadea da batería e o polo negativo da11a cadea de batería está marcada como B10.
11. O electrodo positivo da 10ª cadea de batería está marcado como B10.
Nota: Como a batería ten un total de 10 cordas, B10 tamén é o polo positivo total da batería. Se B10 non é a fase positiva total da batería, proba que a orde de marcado é incorrecta e debe ser verificada e marcada de novo.

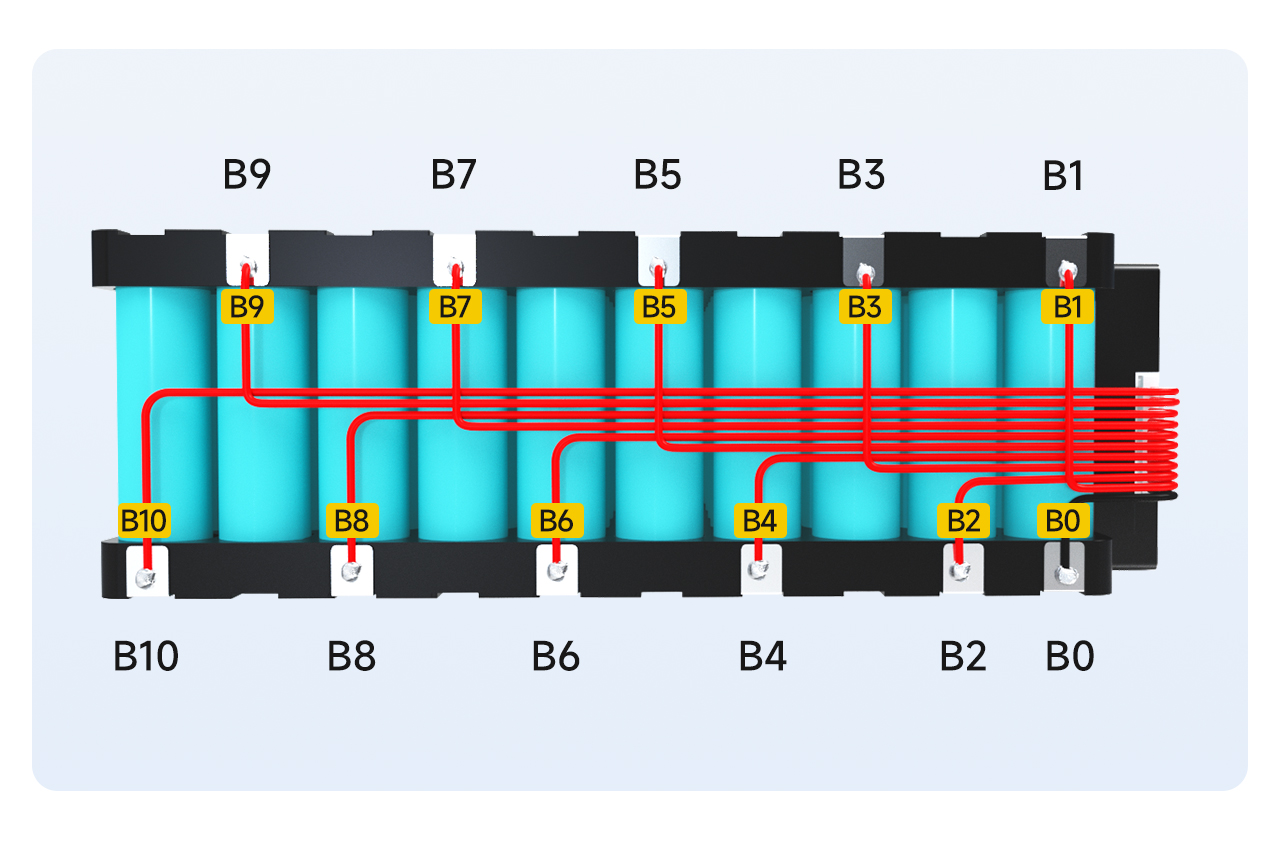

Ⅲ. Soldadura e cableado
1. O B0 do cable está soldado á posición B0 da batería.
2. O cable B1 está soldado á posición B1 da batería.
... (e así por diante, soldando en secuencia)
11. O cable B10 está soldado á posición B10 da batería.
Ⅳ. Tensión de detección

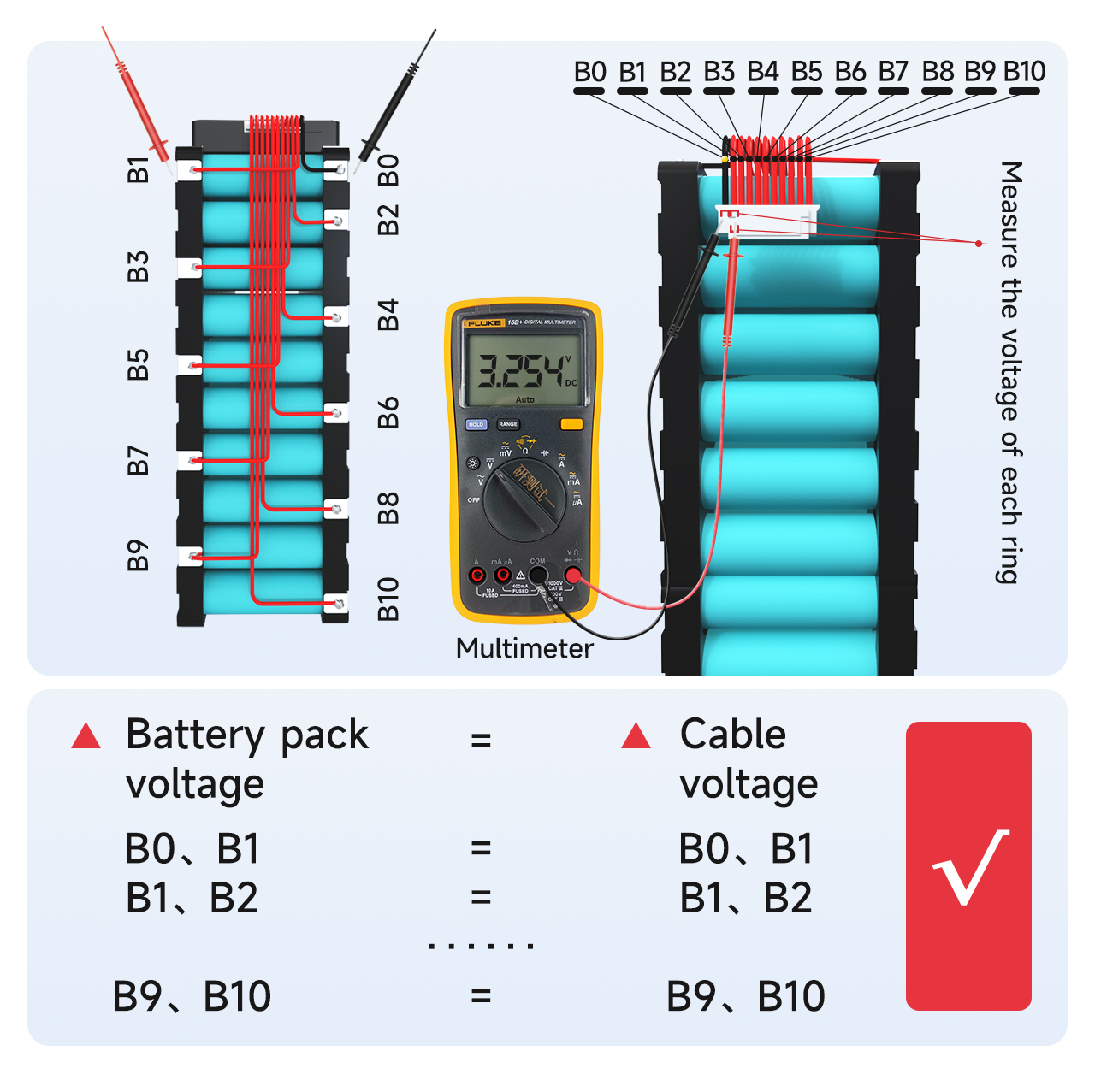

Mida a tensión entre os cables adxacentes cun multímetro para confirmar que os cables recollen a tensión correcta.
1. Mide se a tensión do cable B0 a B1 é igual á tensión da batería B0 a B1. Se é igual, proba que a recollida de tensión é correcta. Se non, proba que a liña de recollida está débilmente soldada e o cable debe volver soldarse. Por analoxía, mide se as tensións doutras cordas se recollen correctamente.
2. A diferenza de tensión de cada corda non debe exceder 1V. Se supera o 1V, significa que hai un problema co cableado e cómpre repetir o paso anterior para a detección.
Ⅴ. Detección da calidade da placa de protección
! Asegúrese sempre de detectar a tensión correcta antes de conectar a placa de protección.

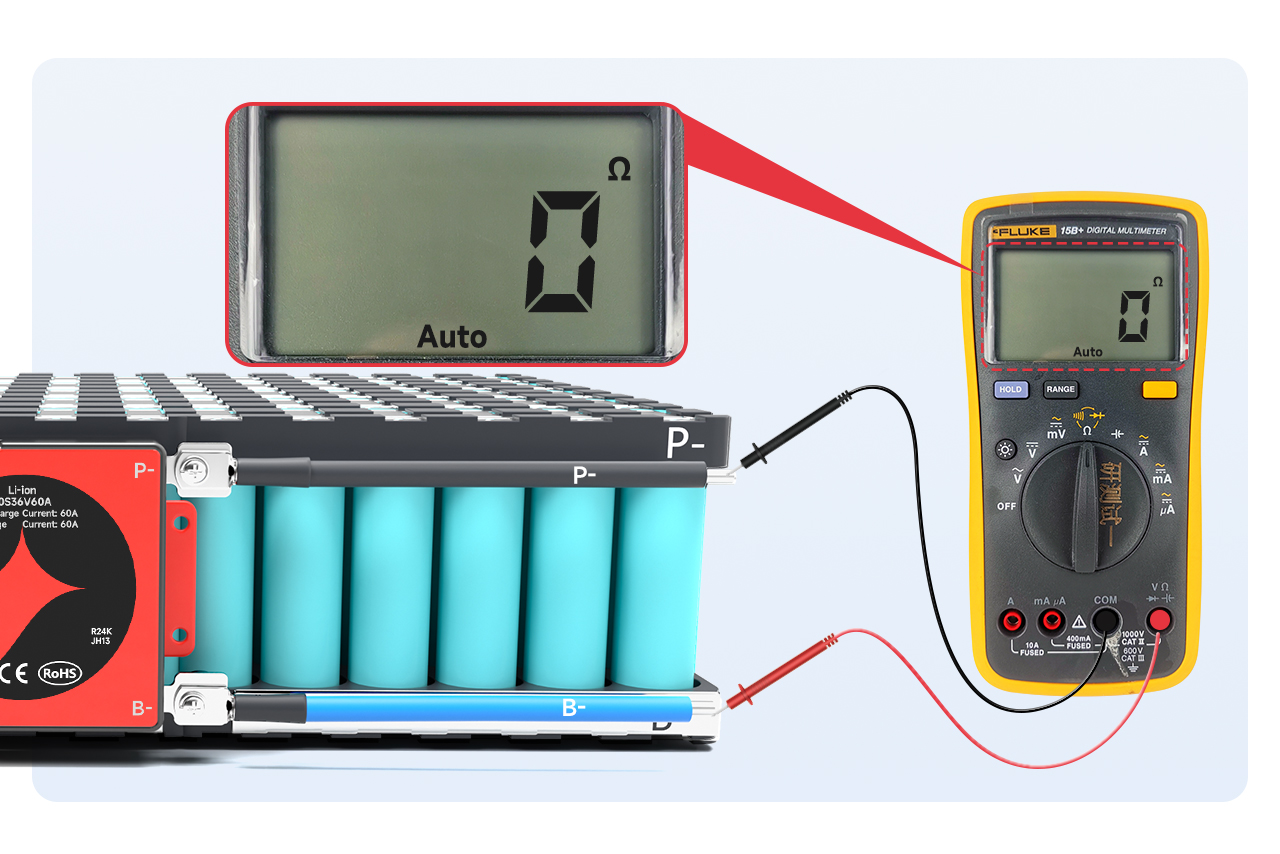

Axuste o multímetro ao nivel de resistencia interna e mida a resistencia interna entre B- e P-. Se a resistencia interna está conectada, proba que a placa de protección é boa.
Nota: Podes xulgar a condución mirando o valor da resistencia interna. O valor da resistencia interna é 0Ω, o que significa condución. Debido ao erro do multímetro, xeralmente menos de 10 mΩ significa condución; tamén pode axustar o multímetro ao zumbador. Pódese escoitar un pitido.
Aviso:
1. A tarxeta protectora cun interruptor suave debe prestar atención á condución do interruptor cando o interruptor está pechado.
2. Se o consello de protección non está realizando, pare o seguinte paso e póñase en contacto co persoal de vendas para o procesamento.
Ⅵ. Conecte a liña de saída

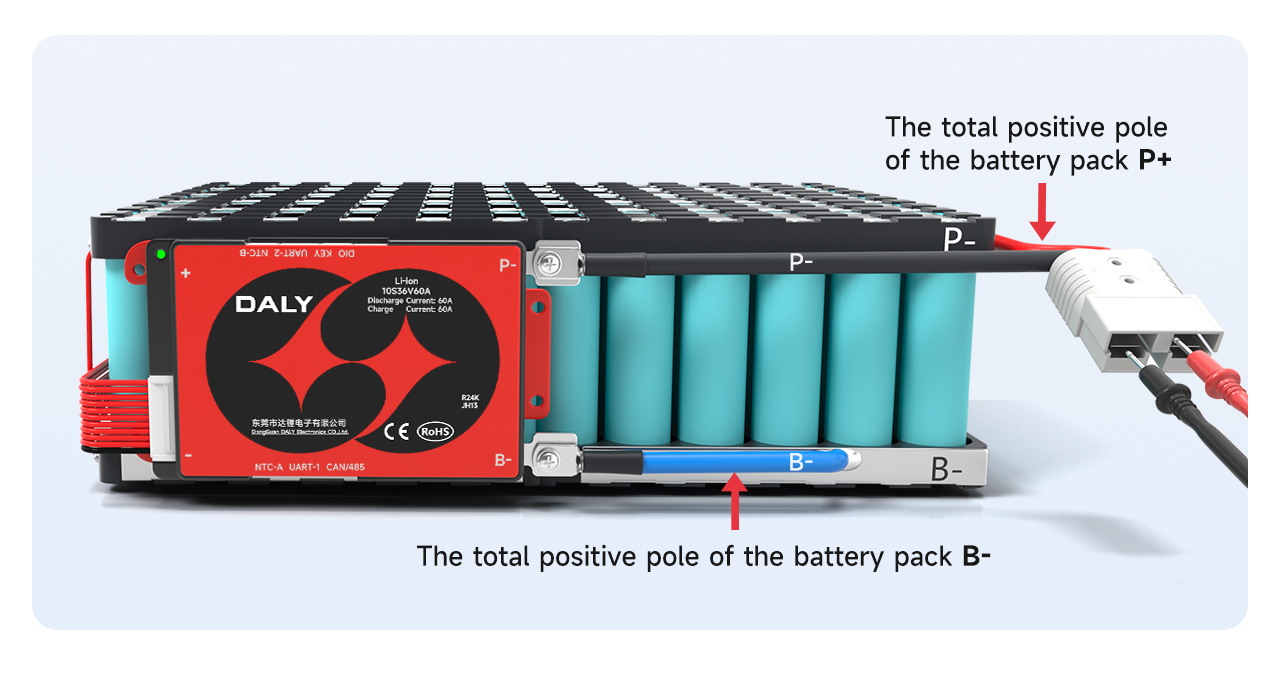

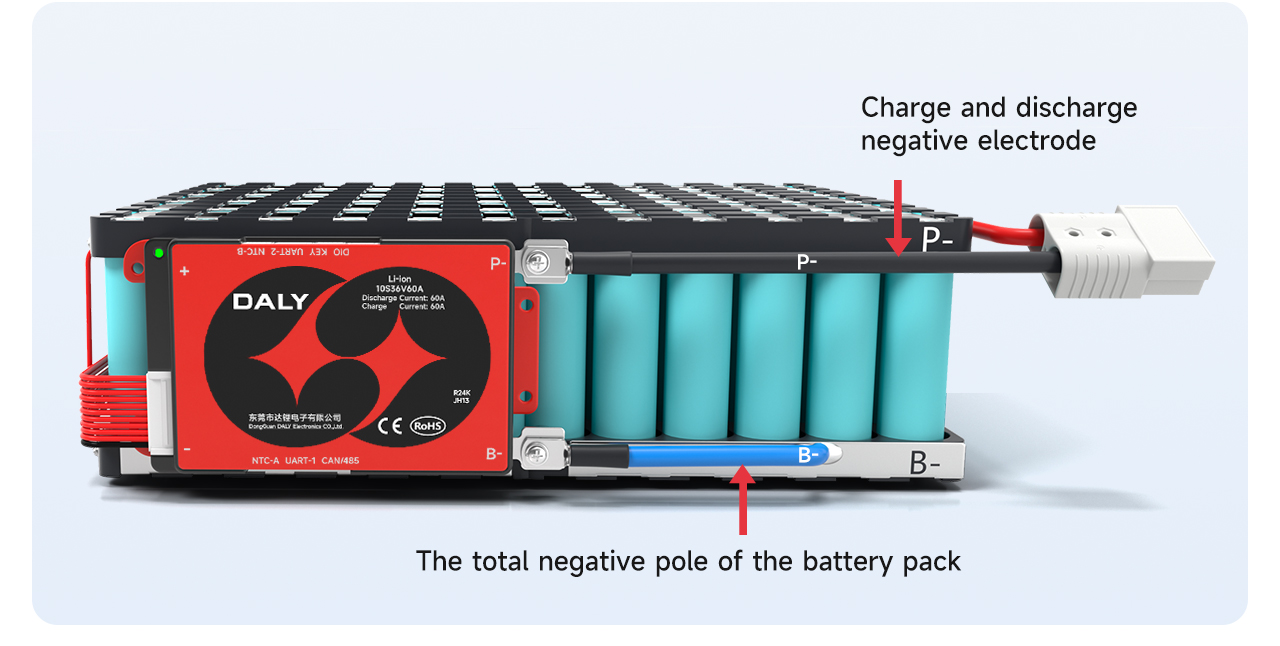

Despois de asegurarse de que a placa de protección é normal, solde o cable B azul da placa de protección ao negativo B- total da batería. A liña P da placa de protección está soldada ao polo negativo de carga e descarga.
Despois da soldadura, verifique se a tensión da placa de sobreprotección é compatible coa tensión da batería.
Detectar tensión por riba do bordo: tensión (B-, P+) = tensión (P-, P+).
O polo positivo de carga e descarga está directamente conectado co polo positivo total da batería.
Nota: o porto de carga e o porto de descarga da placa de protección dividida están separados e a liña C extra (normalmente indicada en amarelo) debe conectarse ao polo negativo do cargador; a liña P está conectada ao polo negativo da descarga.

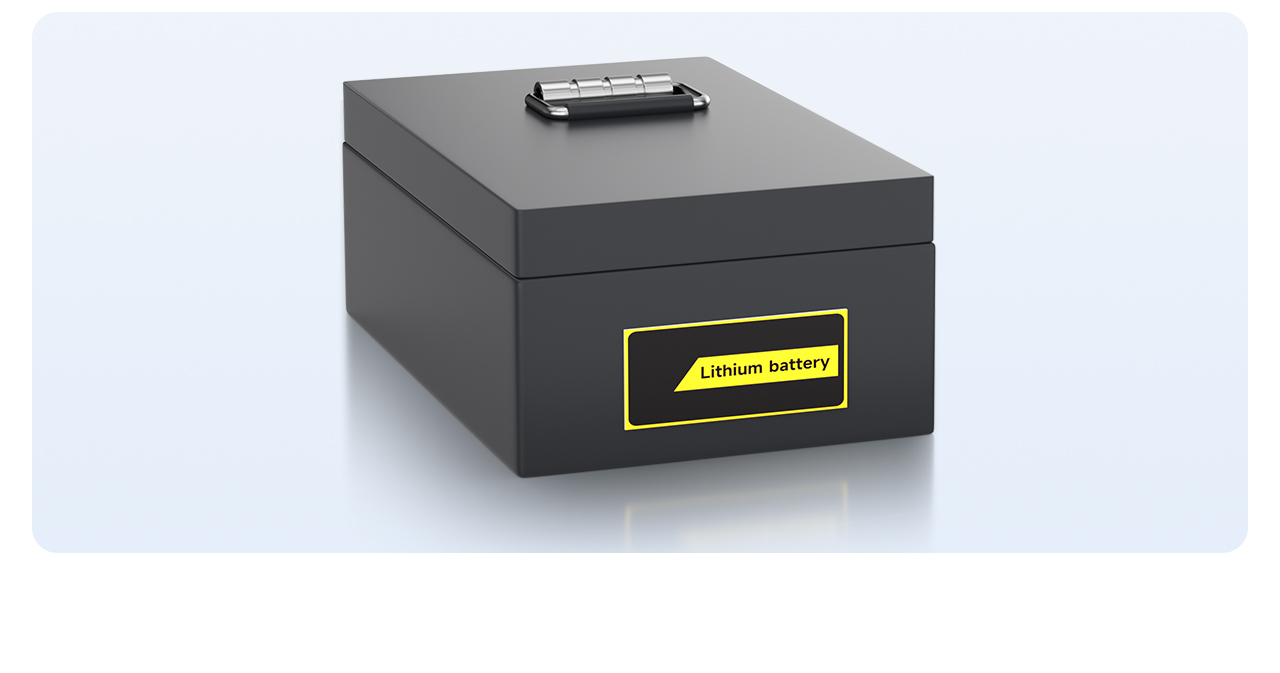

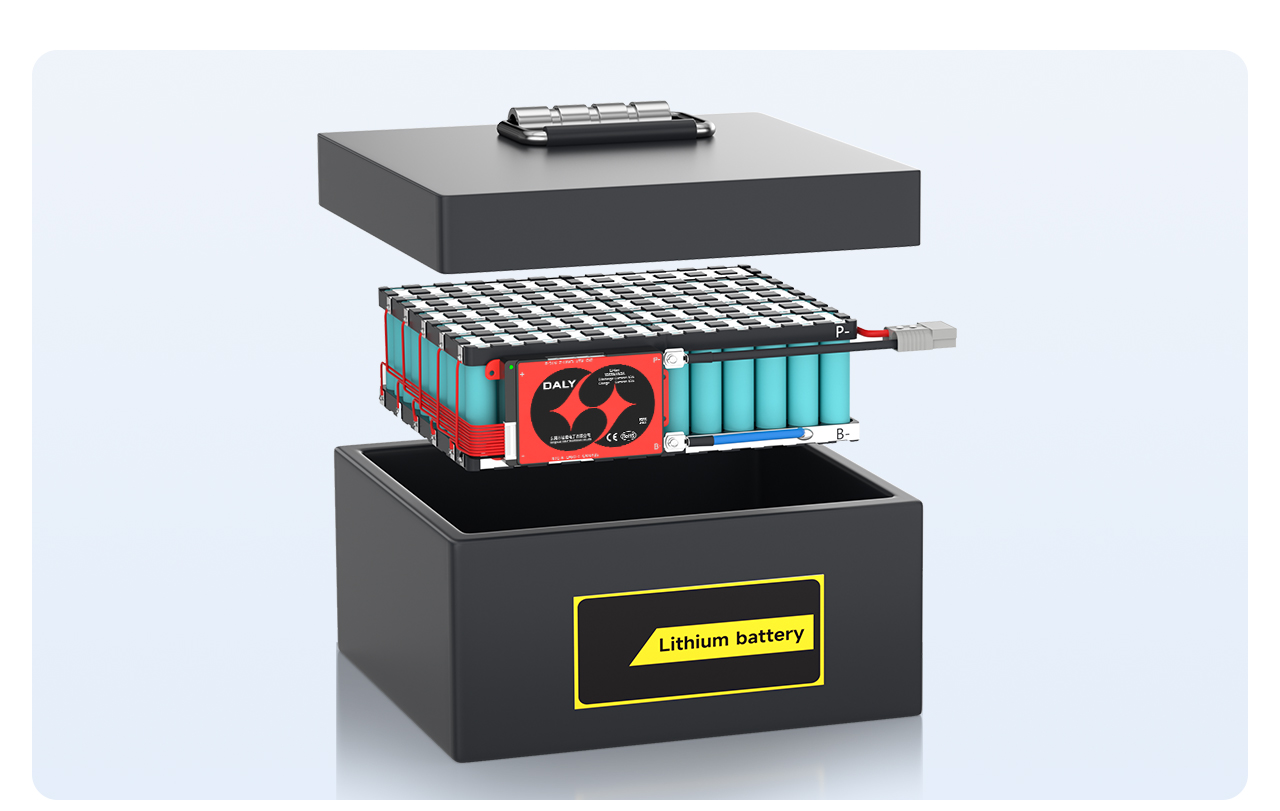

Finalmente, coloque o paquete de baterías dentro da caixa da batería e ensamblase un paquete de baterías acabado
