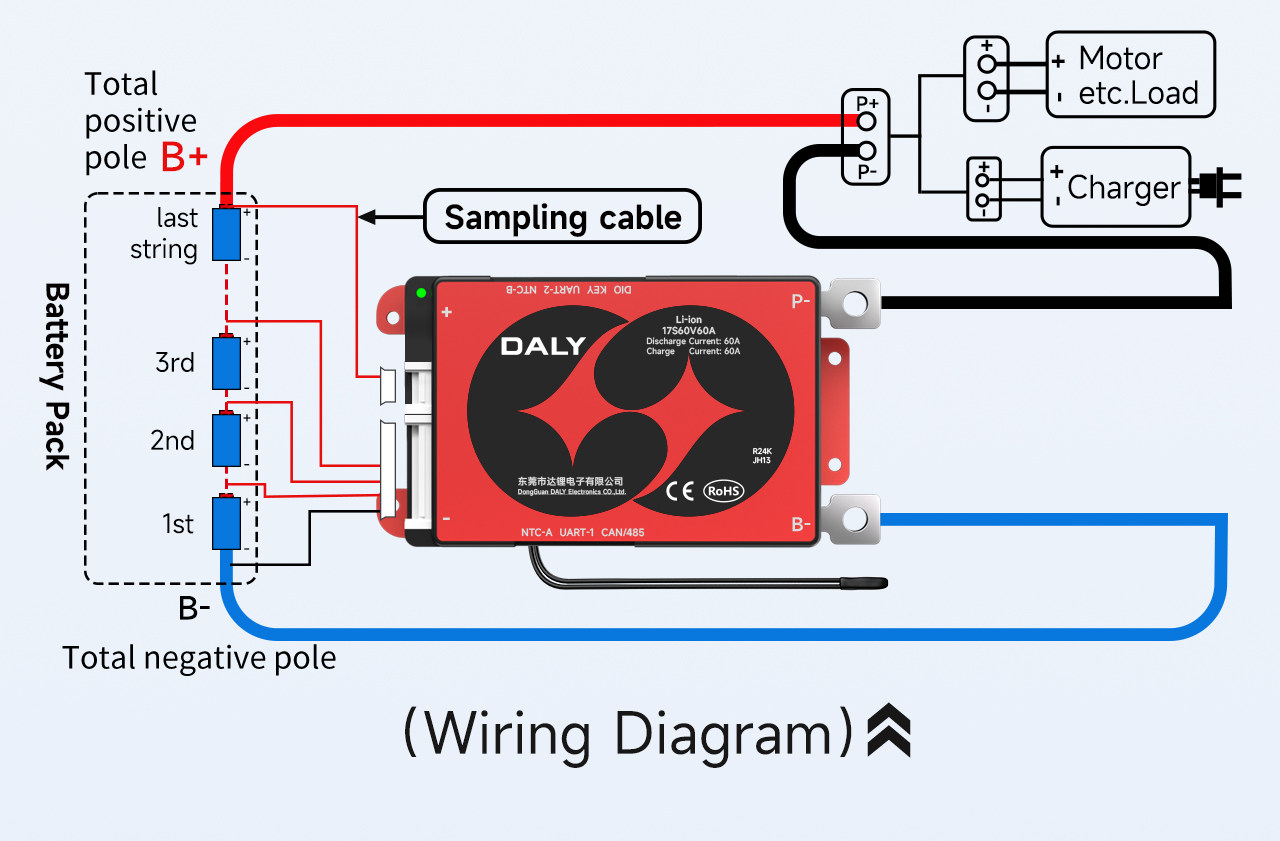

Tutorial de cableado BMS Standard & Smart 17S

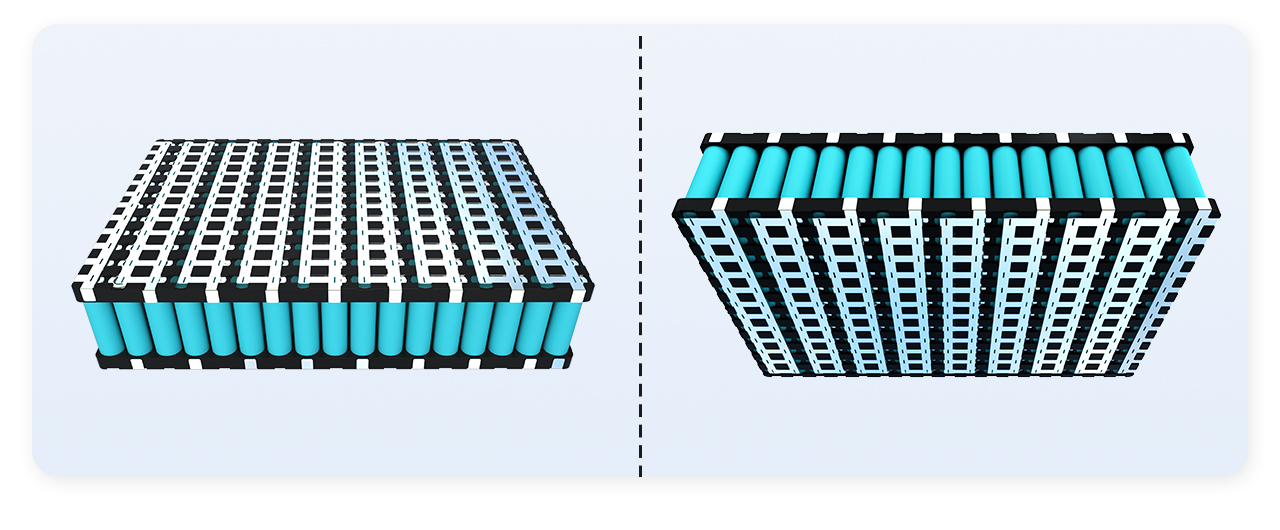

LevarA 17 Serie e 12 paralelas de batería 18650 como exemplo

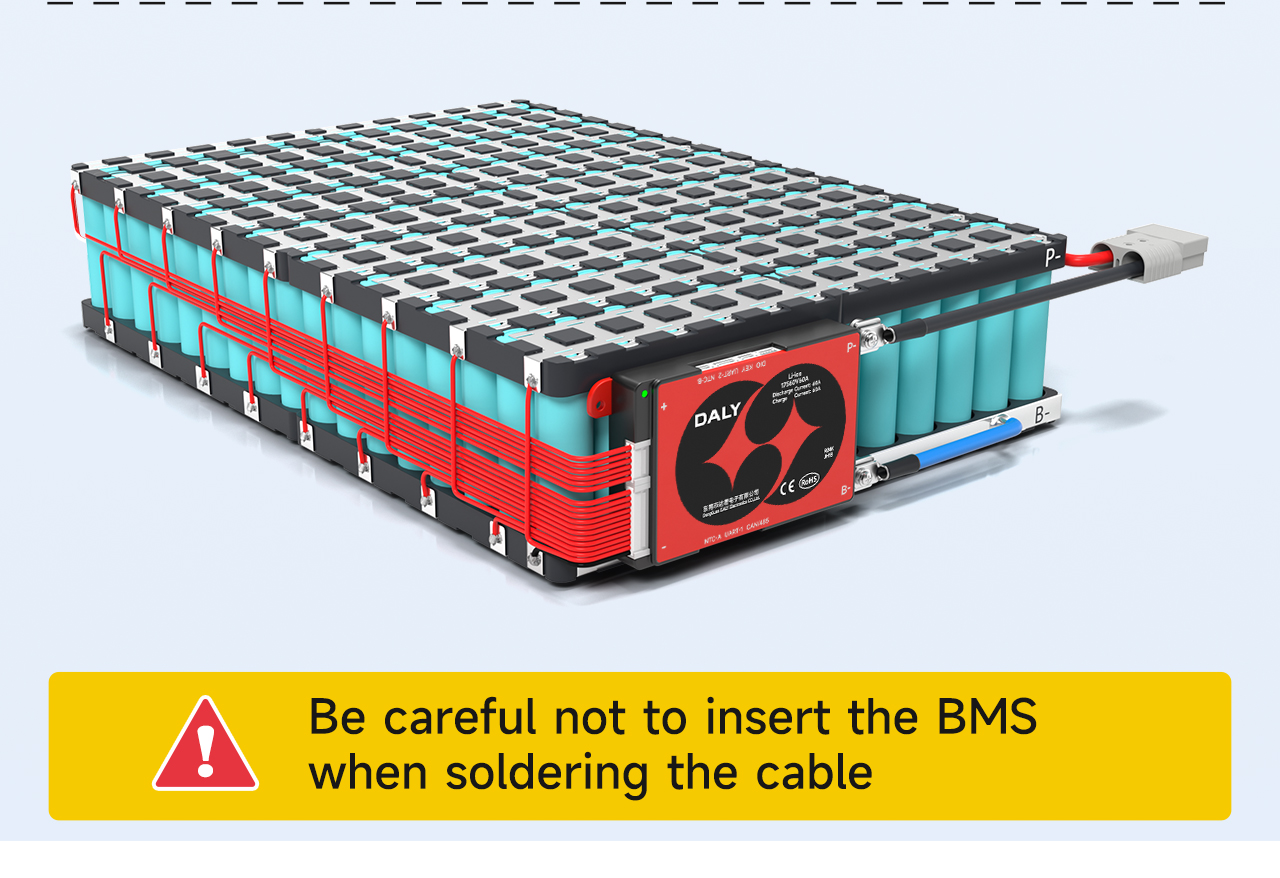

Teña coidado de non inserir o taboleiro de protección ao soldar o cable

三元 17 串接线流程-英文 _01
三元 17 串接线流程-英文 _02

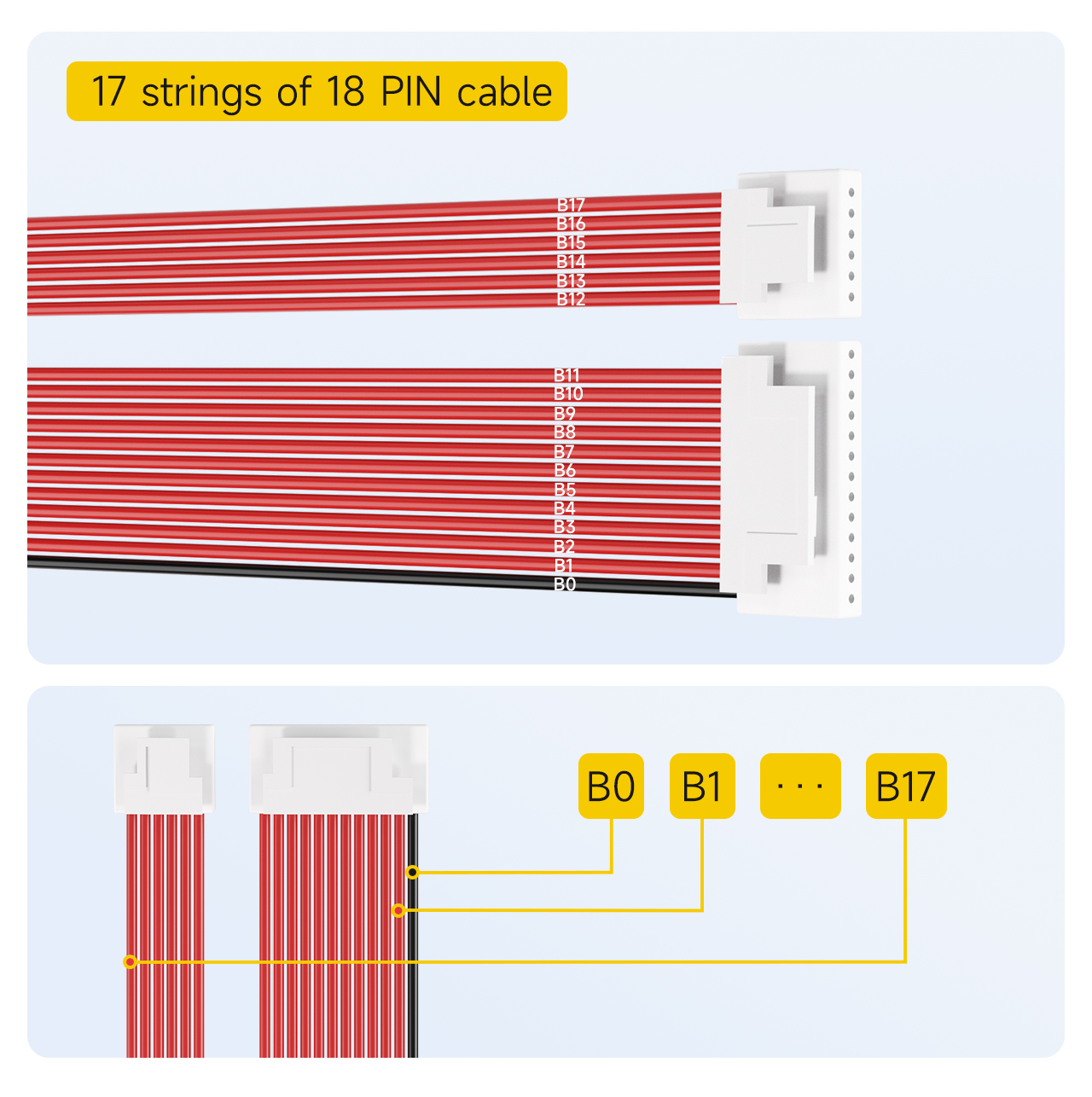

. Marca a orde das liñas de mostraxe

17 cordas de18Cable de pin

Nota: o cable de mostraxe predeterminado para o17A configuración da tarxeta de protección é18Pin.

1. Marca o cable negro como B0.

2. O primeiro cable vermello xunto ao cable negro está marcado como B1

... (e así por diante, marcado secuencialmente)

18. Ata o último cable vermello, marcado como b17.

三元 17 串接线流程-英文 _03

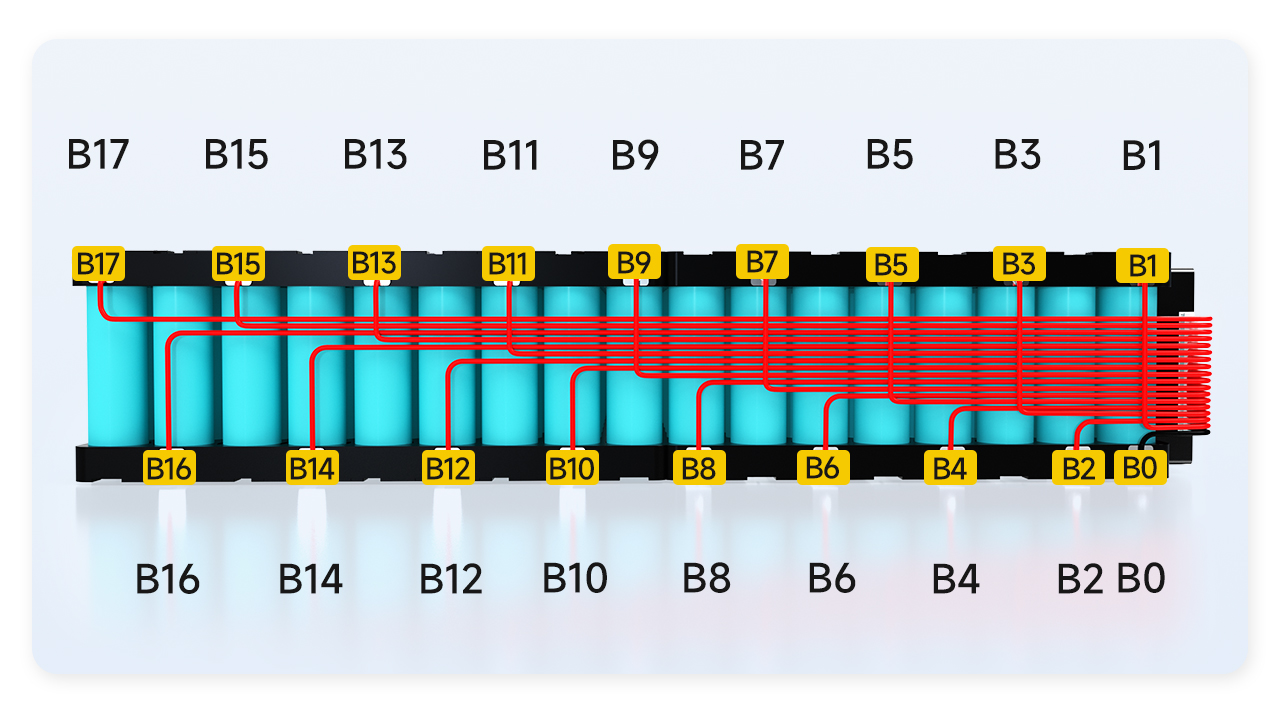

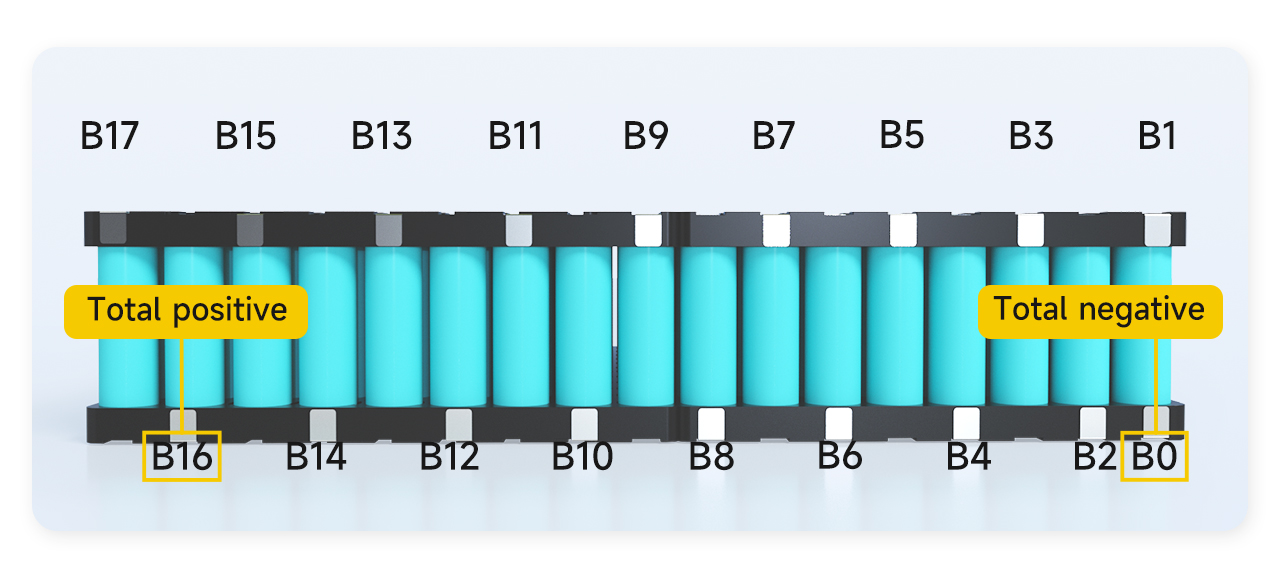

. Marca a orde dos puntos de soldadura da batería

Atopa a posición do punto de soldadura correspondente do cable, primeiro marca a posición do punto correspondente na batería

1. O polo negativo total do paquete de baterías está marcado como B0

2. A conexión entre o polo positivo da primeira cadea de baterías e o polo negativo da segunda cadea de baterías está marcado como B1

3. A conexión entre o polo positivo da segunda cadea de baterías e o polo negativo da terceira cadea de baterías está marcado como B2.

... (e así por diante)

17. A conexión entre o polo positivo do16a cadea da batería e o polo negativo do17A corda da batería está marcada como b16.

18. O electrodo positivo da 17ª cadea da batería está marcado como B17.

Nota: Debido a que o paquete de baterías ten un total de 17 cadeas, B17 tamén é o polo positivo total do paquete de baterías. Se B17 non é a etapa positiva total do paquete de baterías, demostra que a orde de marcado é incorrecta e debe ser comprobada e marcada de novo.

三元 17 串接线流程-英文 _04

. Soldadura e cableado

1. O B0 do cable está soldado á posición B0 da batería.

2. O cable B1 está soldado na posición B1 da batería.

... (e así por diante, soldadura en secuencia)

18. O cable B17 está soldado na posición B17 da batería.

三元 17 串接线流程-英文 _06

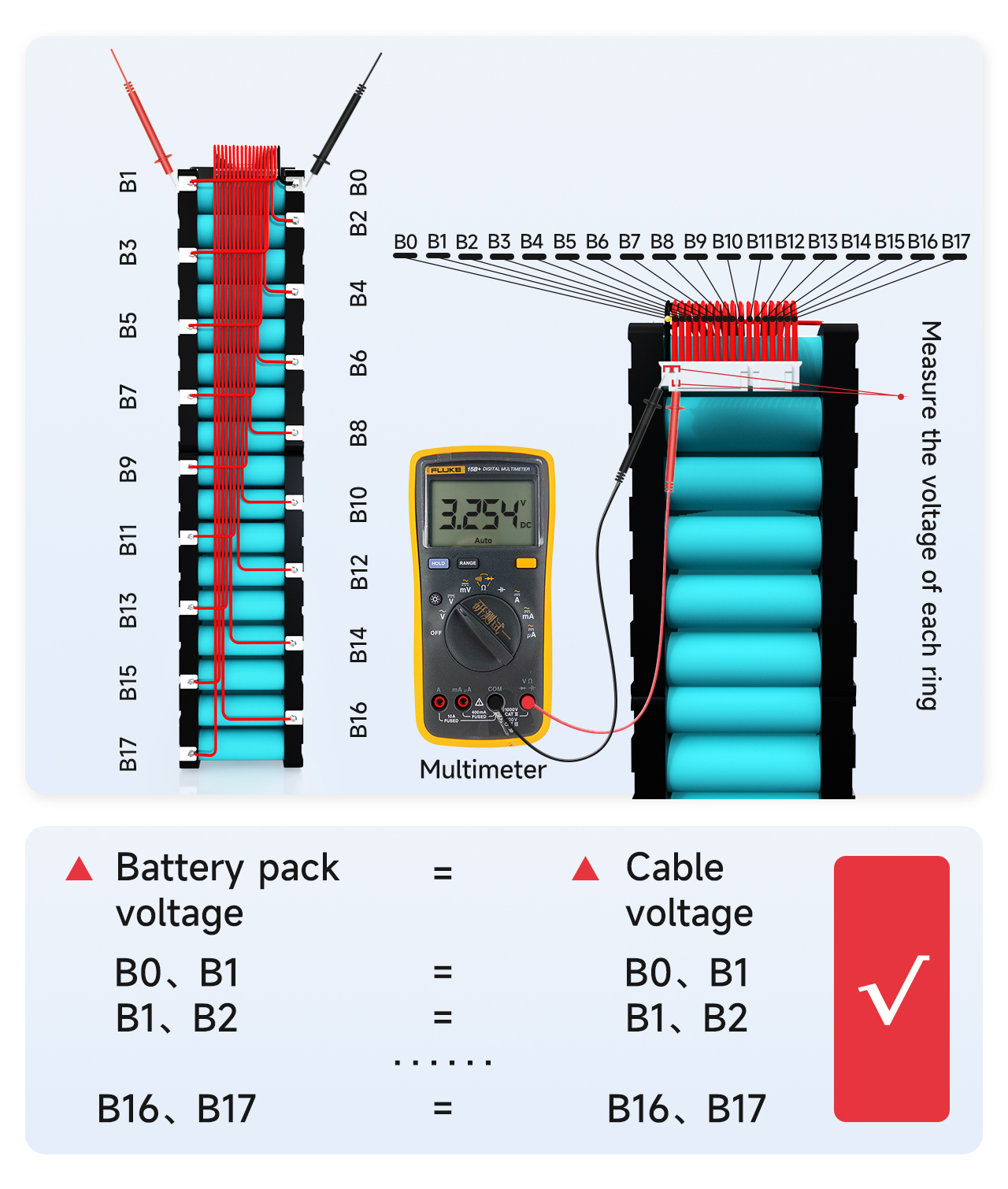

. Tensión de detección

Mide a tensión entre cables adxacentes cun multímetro para confirmar que a tensión correcta é recollida polos cables.

1. Mide se a tensión do cable B0 a B1 é igual á tensión do paquete de baterías B0 a B1. Se é igual, demostra que a colección de tensión é correcta. De non ser así, demostra que a liña de recollida está débilmente soldada e o cable debe ser soldado. Por analoxía, mide se as tensións doutras cadeas se recollen correctamente.

2. A diferenza de tensión de cada cadea non debe exceder 1V. Se supera os 1V, significa que hai un problema co cableado e necesitas repetir o paso anterior para a detección.



三元 17 串接线流程-英文 _07

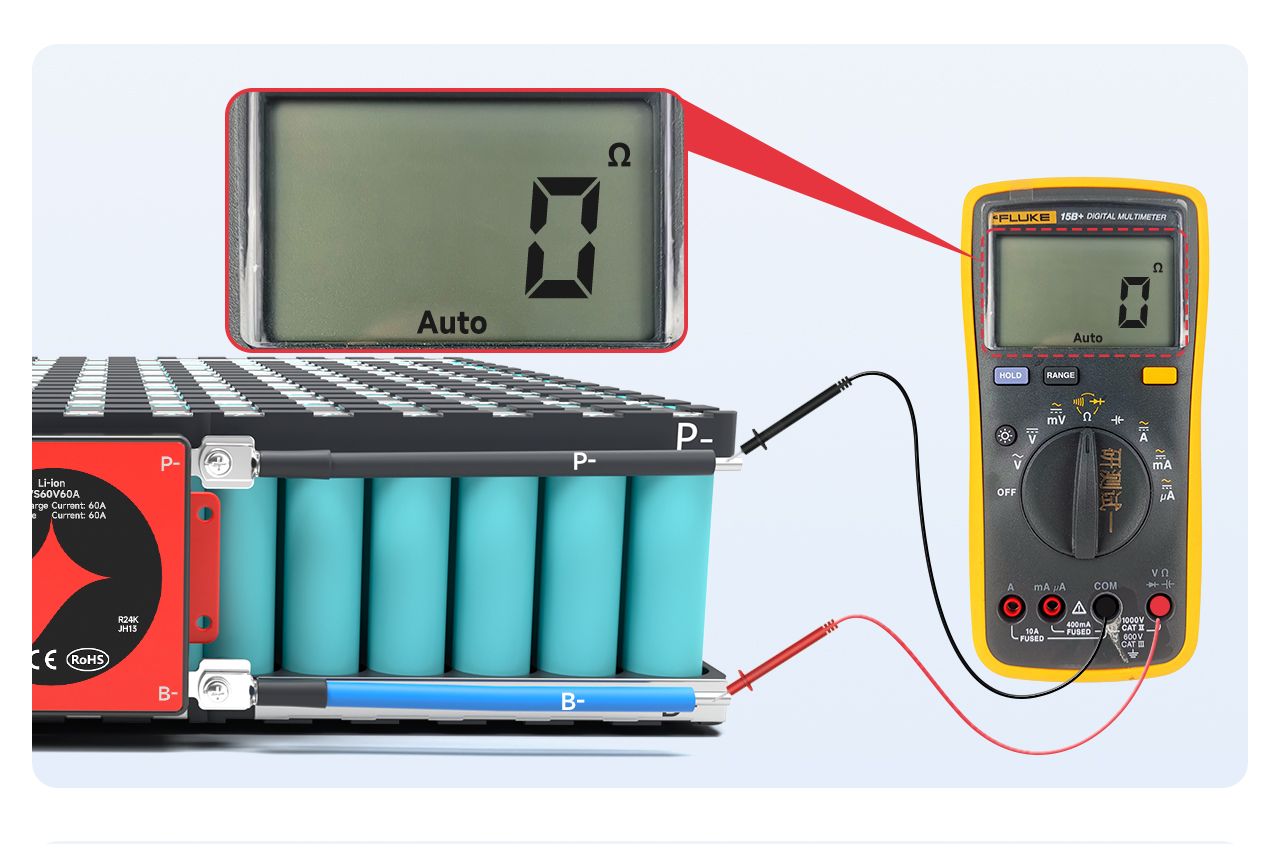

. Detección da calidade do taboleiro de protección

! Asegúrese sempre de que se detecte a tensión correcta antes de conectar a tarxeta de protección.

Axuste o multímetro ao nivel de resistencia interna e mide a resistencia interna entre B- e P-. Se a resistencia interna está conectada, demostra que a tarxeta de protección é boa.

Nota: pode xulgar a condución mirando o valor de resistencia interna. O valor de resistencia interna é 0Ω, o que significa condución. Debido ao erro do multímetro, xeralmente inferior a 10Ω significa condución; Tamén pode axustar o multímetro ao zumbador. Pódese escoitar un son de pitido.

AVISO:

1. A tarxeta de protección con interruptor suave debe prestar atención á condución do interruptor cando o interruptor está pechado.

2. Se a tarxeta de protección non está a realizar, detén o seguinte paso e póñase en contacto co persoal de vendas para o seu procesamento.

三元 17 串接线流程-英文 _08

. Conecte a liña de saída

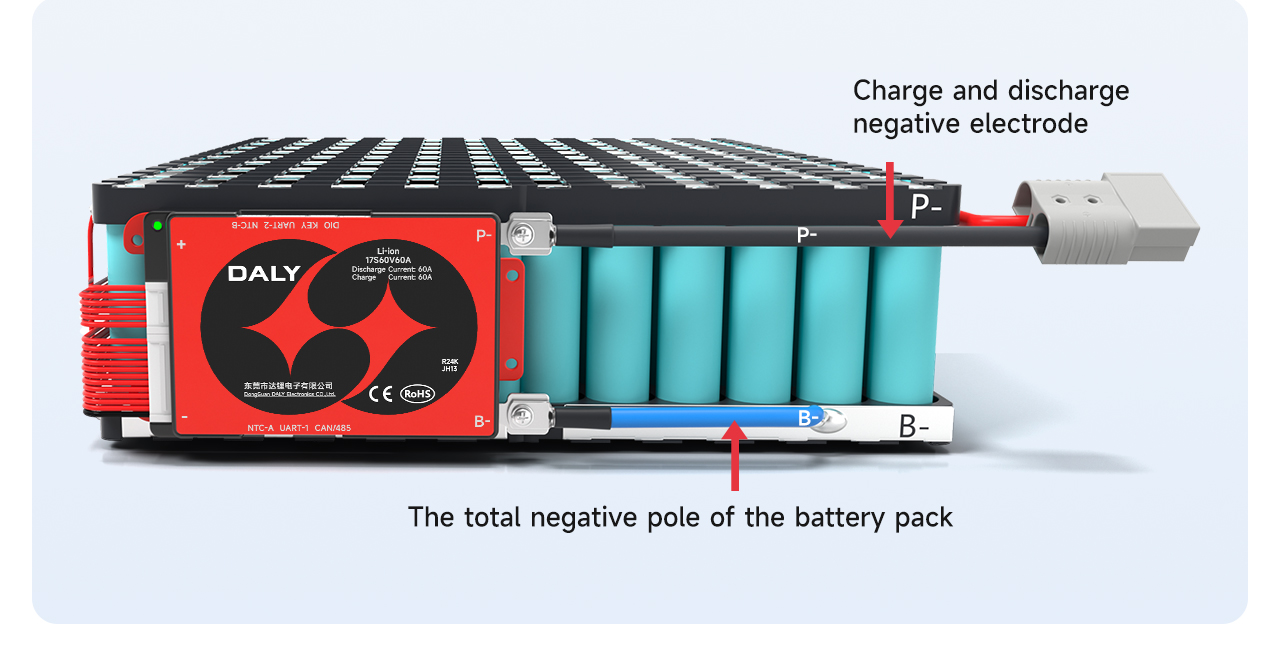

Despois de asegurarse de que a placa de protección sexa normal, soluda o fío B azul na placa de protección ao B- do paquete de baterías total. A liña P da tarxeta de protección está soldada ao polo negativo de carga e descarga.

Despois de soldar, comprobe se a tensión da placa de sobreprotección é consistente coa tensión da batería.

Detectar a tensión por bordo: (b-, p+) tensión = (p-, p+) tensión

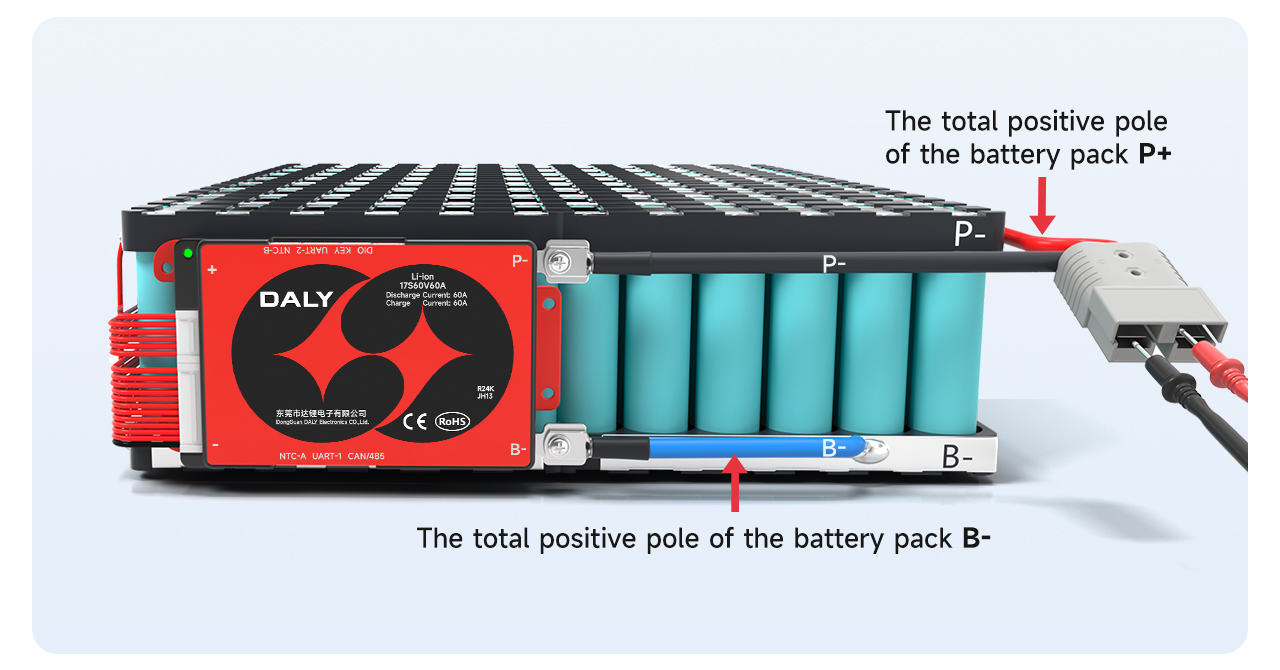

O polo positivo de carga e descarga está directamente conectado co polo positivo total do paquete de baterías.

Nota: o porto de carga e o porto de descarga da placa de protección dividida están separados e a liña C adicional (normalmente indicada por amarelo) debe estar conectada ao polo negativo do cargador; A liña P está conectada ao polo negativo da descarga.

三元 17 串接线流程-英文 _09
三元 17 串接线流程-英文 _10
三元 17 串接线流程-英文 _11

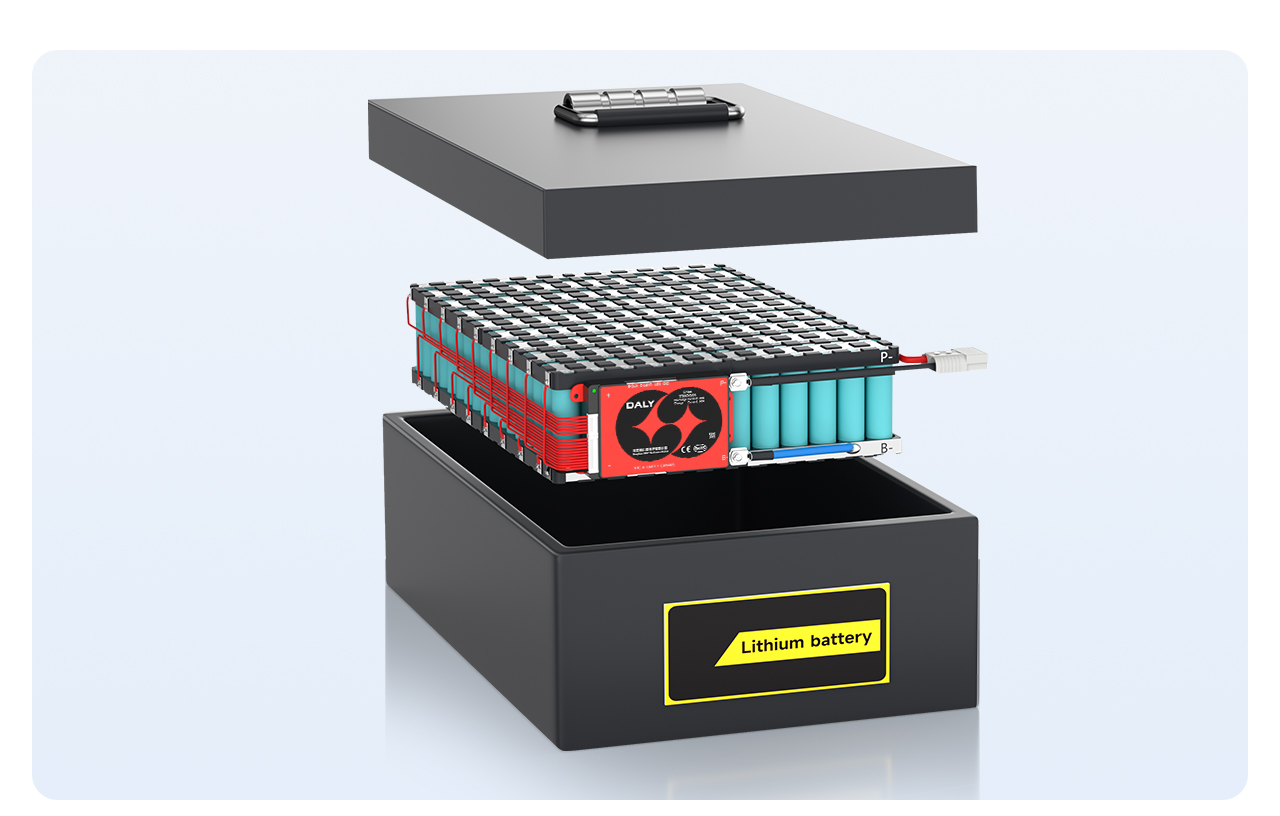

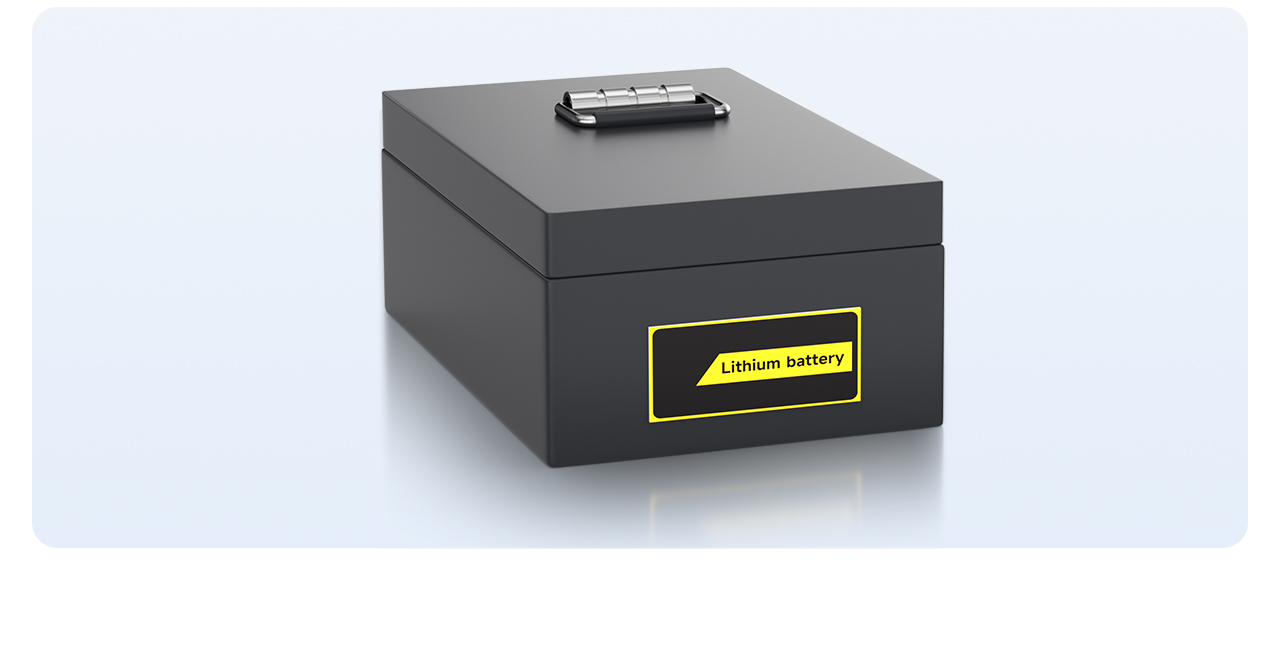

Finalmente, coloque o paquete de baterías dentro da caixa da batería e móstrase un paquete de batería acabado

三元 17 串接线流程-英文 _12
三元 17 串接线流程-英文 _13
