Tutorial de cableado de BMS estándar e intelixente 8S

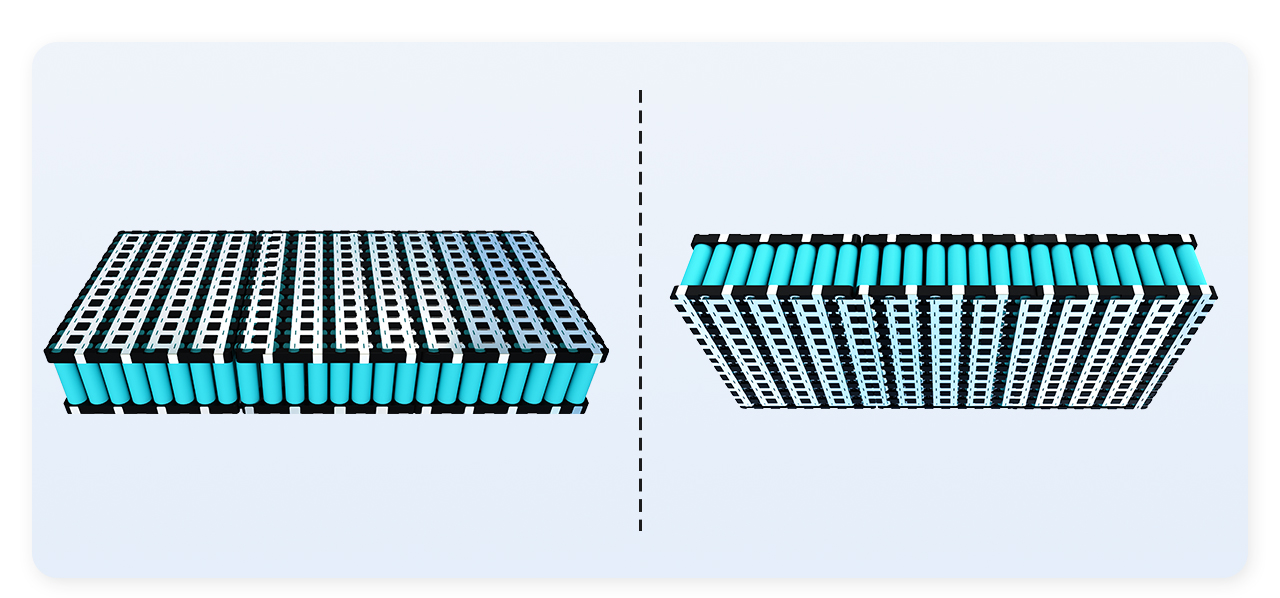

Toma 24 Paquete de baterías 18650 en serie e 12 en paralelo como exemplo

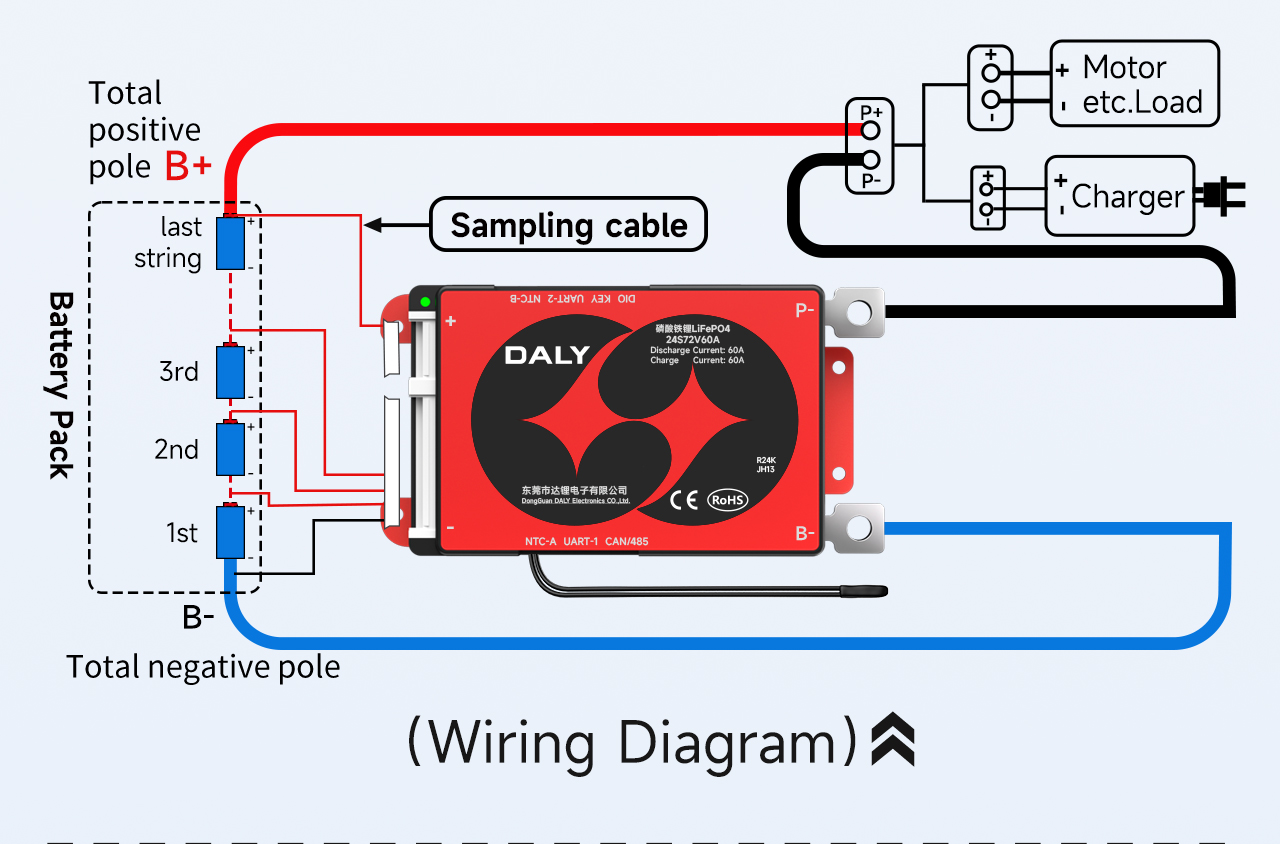

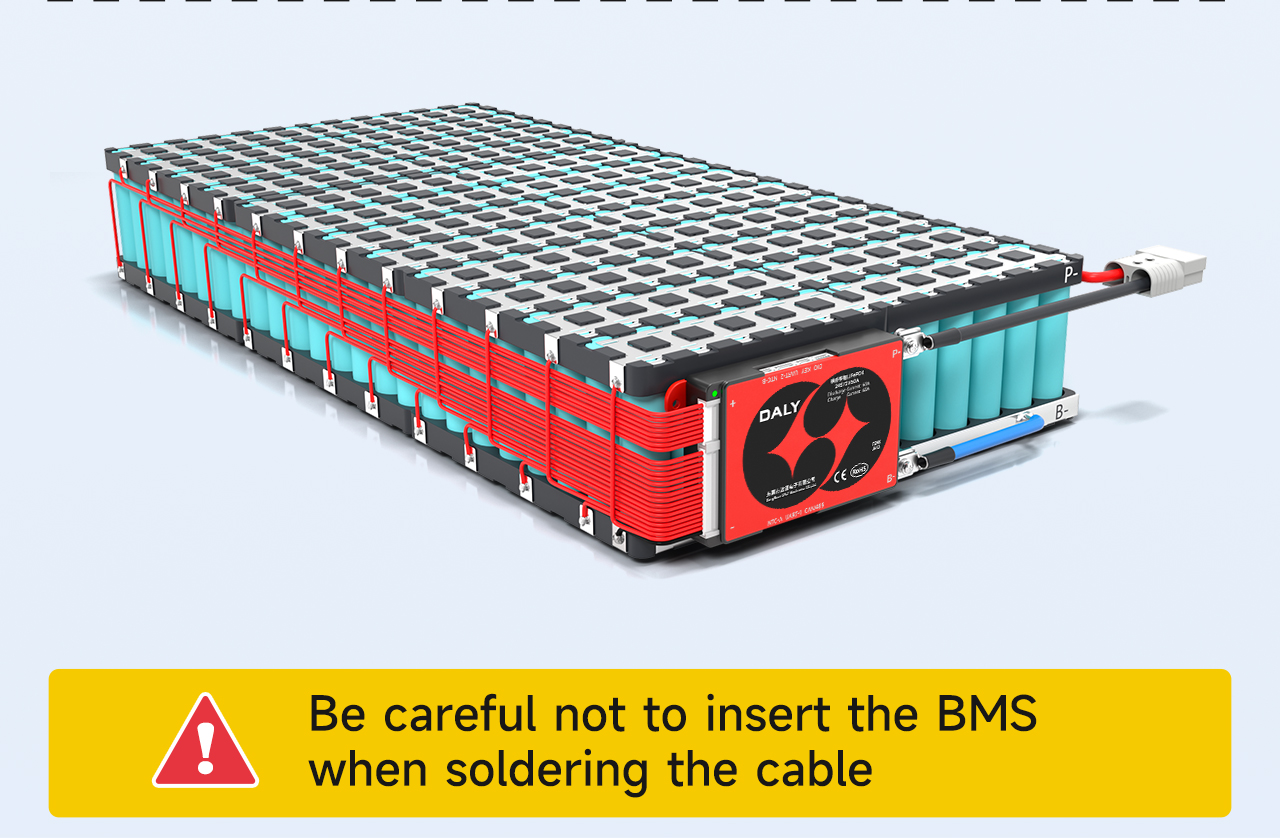

Teña coidado de non inserir o BMS ao soldar o cable
Ⅰ. Marcar a orde das liñas de mostraxe

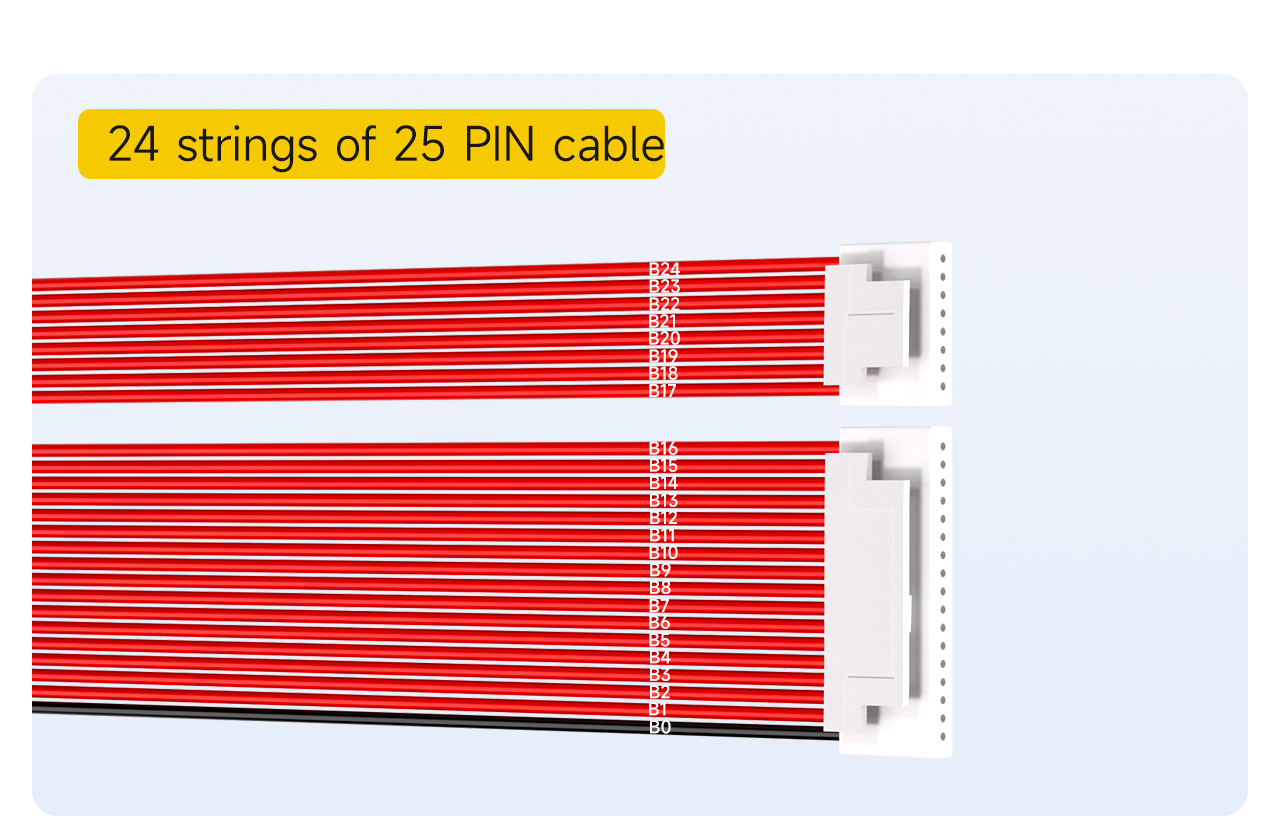

24 cordas de25Cable PIN
Nota: O cable de mostraxe predeterminado para24A configuración de BMS de cadea de caracteres é25PIN.

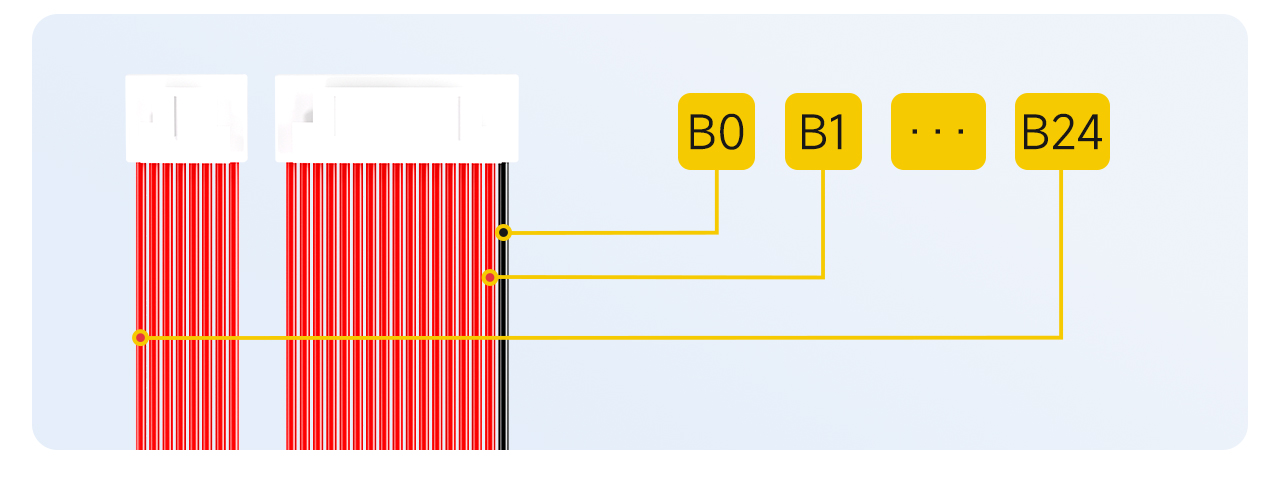

1. Marque o cable negro como B0.
2. O primeiro cable vermello xunto ao cable negro está marcado como B1
... (e así sucesivamente, marcados secuencialmente)
25Ata o último cable vermello, marcado como B24.
Ⅱ. Marcar a orde dos puntos de soldadura da batería
Atopa a posición do punto de soldadura correspondente do cable, primeiro marca a posición do punto correspondente na batería

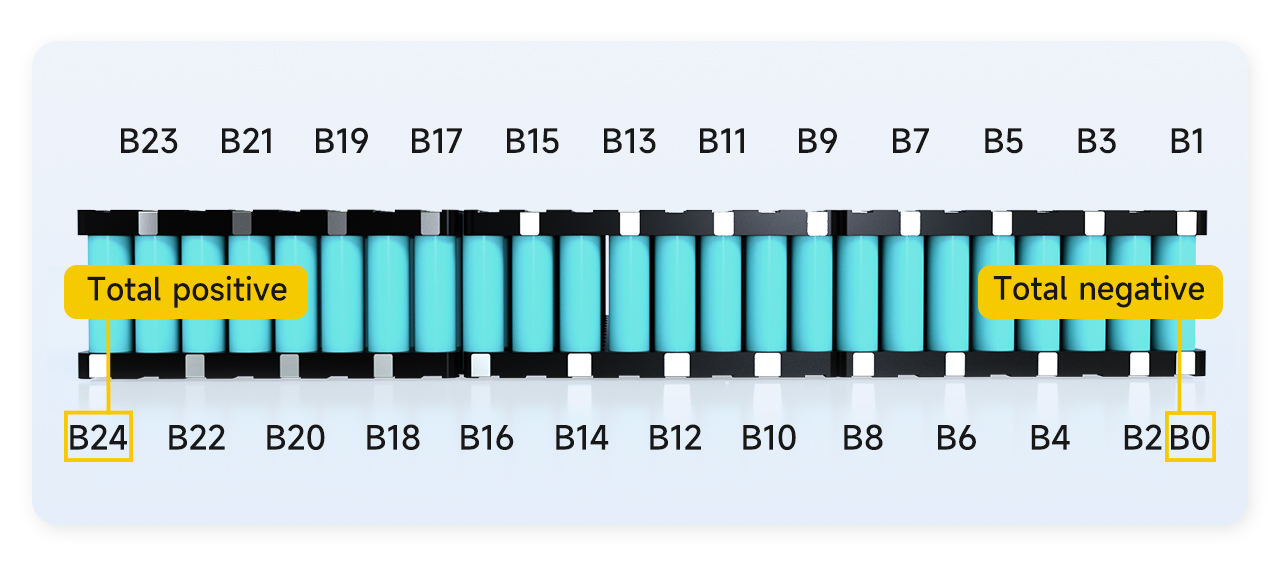

1. O polo negativo total da batería está marcado como B0
2. A conexión entre o polo positivo da primeira cadea de baterías e o polo negativo da segunda cadea de baterías está marcada como B1
3. A conexión entre o polo positivo da segunda cadea de baterías e o polo negativo da terceira cadea de baterías está marcada como B2
... (e así sucesivamente)
24A conexión entre o polo positivo do23a cadea de baterías e o polo negativo do24A cadea de baterías está marcada como B23.
25. O eléctrodo positivo da 24ª cadea de baterías está marcado como B24.
Nota: Dado que a batería ten un total de 24 cordas, B24 é tamén o polo positivo total da batería. Se B24 non é a etapa positiva total da batería, demostra que a orde de marcado é incorrecta e debe comprobarse e marcarse de novo.
III. Soldadura e cableado

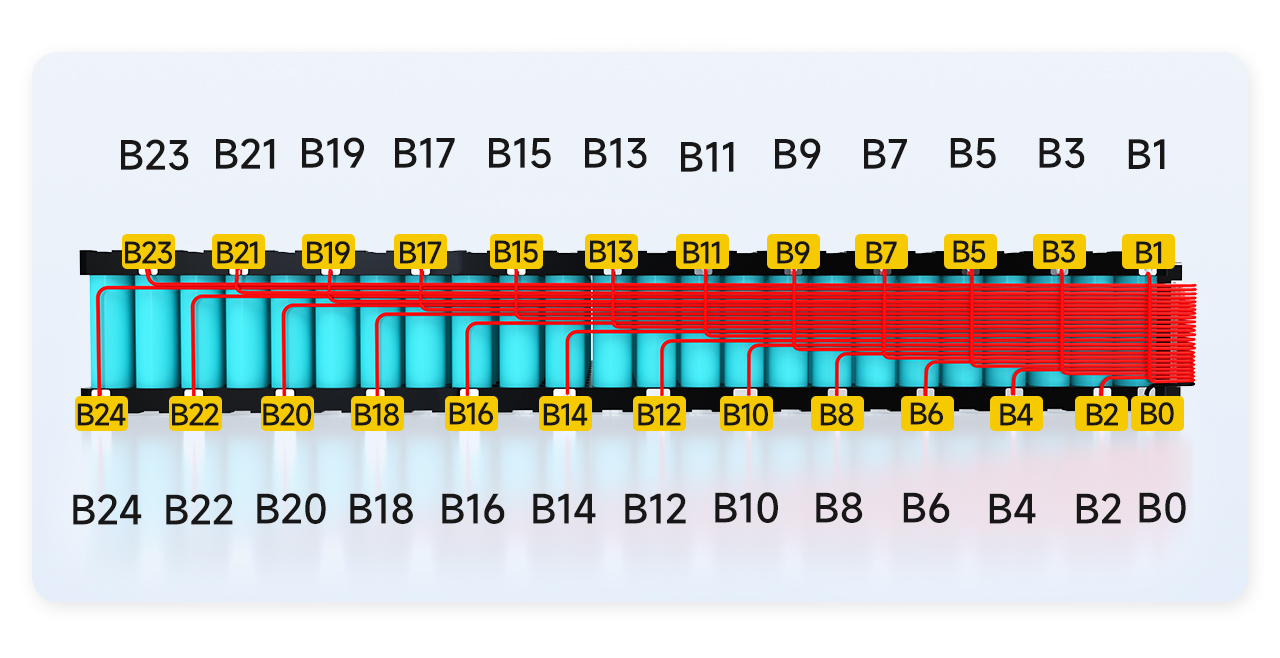

1. O B0 do cable está soldado á posición B0 da batería.
2. O cable B1 está soldado á posición B1 da batería.
... (e así sucesivamente, soldando en secuencia)
25. O cable B24 está soldado á posición B24 da batería.
Ⅳ. Tensión de detección

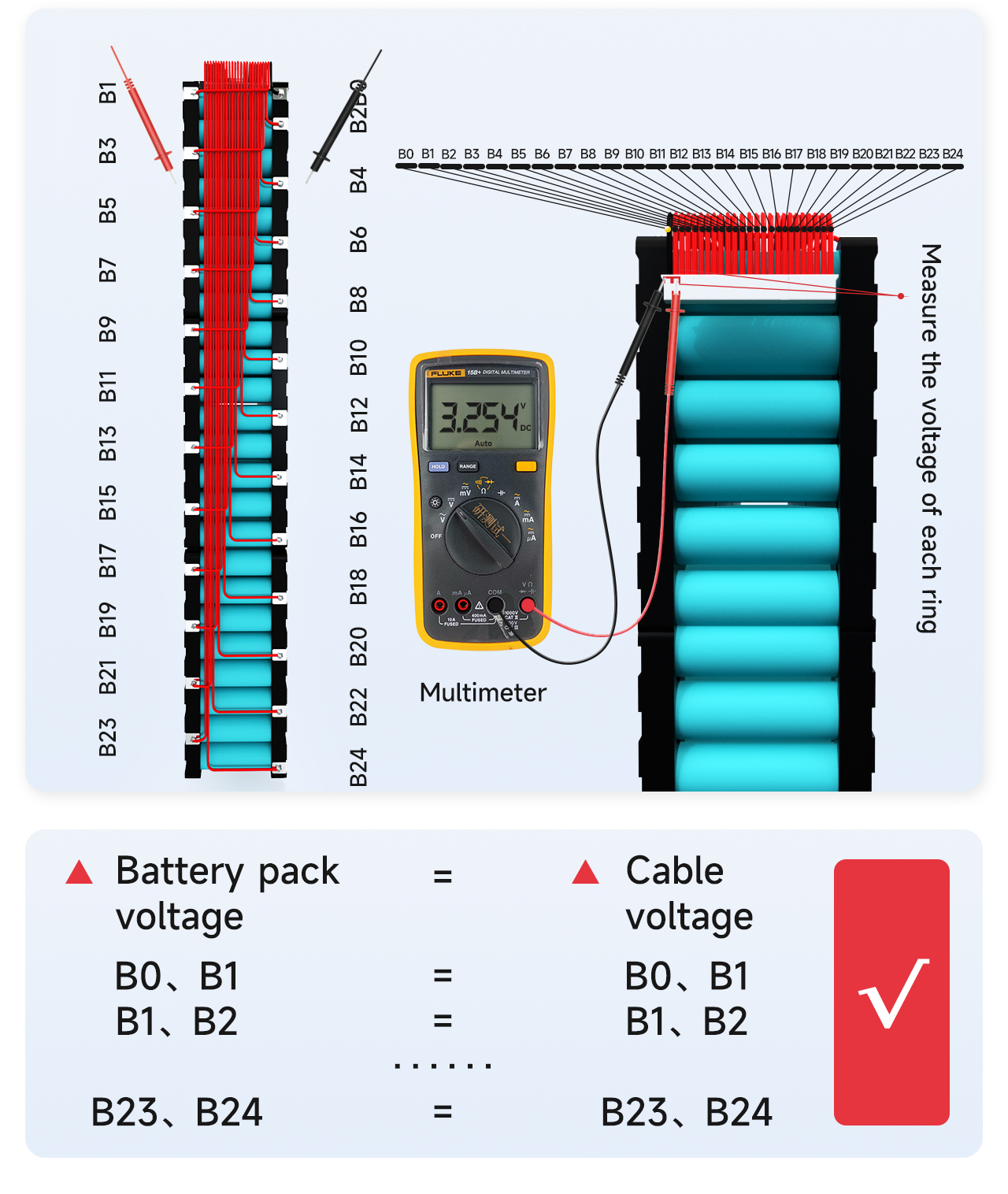

Mida a tensión entre cables adxacentes cun multímetro para confirmar que os cables recollen a tensión correcta.
1. Mida se a tensión do cable B0 a B1 é igual á tensión do paquete de baterías B0 a B1. Se é igual, demostra que a recollida de tensión é correcta. Se non é así, demostra que a liña de recollida está mal soldada e é necesario volver soldar o cable. Por analoxía, mida se as tensións doutras cadeas están recollidas correctamente.
2. A diferenza de tensión de cada cadea non debe superar 1 V. Se supera 1 V, significa que hai un problema co cableado e cómpre repetir o paso anterior para a súa detección.
Ⅴ. Detección da calidade do BMS
Asegúrate sempre de que se detecta a tensión correcta antes de conectar o BMS!

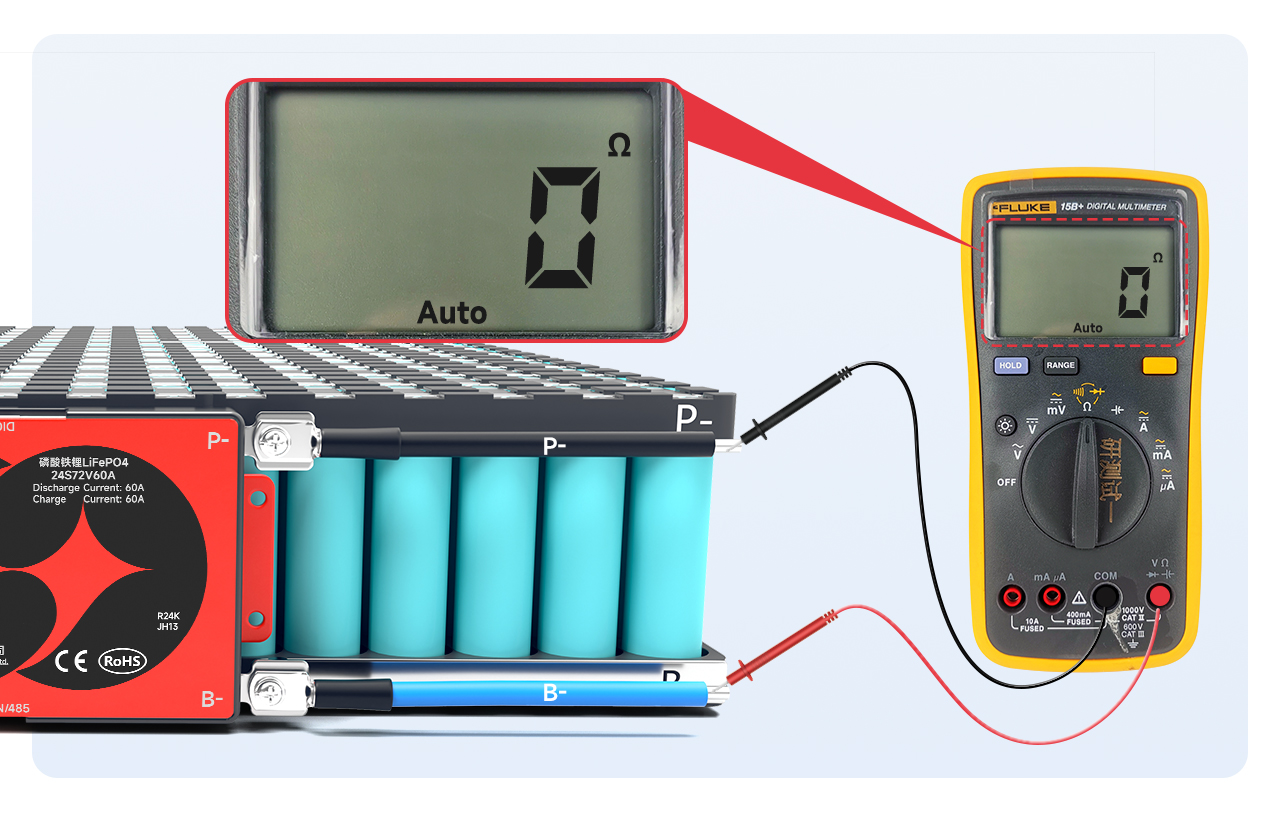

Axusta o multímetro ao nivel de resistencia interna e mide a resistencia interna entre B- e P-. Se a resistencia interna está conectada, demostra que o BMS é bo.
Nota: Podes avaliar a condución observando o valor da resistencia interna. O valor da resistencia interna é 0 Ω, o que significa condución. Debido ao erro do multímetro, xeralmente menos de 10 mΩ significa condución; tamén podes axustar o multímetro ao timbre. Poderá escoitarse un pitido.
Aviso:
1. O BMS con interruptor suave debe prestar atención á condución do interruptor cando este está pechado.
2. Se o BMS non funciona, detén o seguinte paso e ponte en contacto co persoal de vendas para o procesamento.
Ⅵ. Conecta a liña de saída

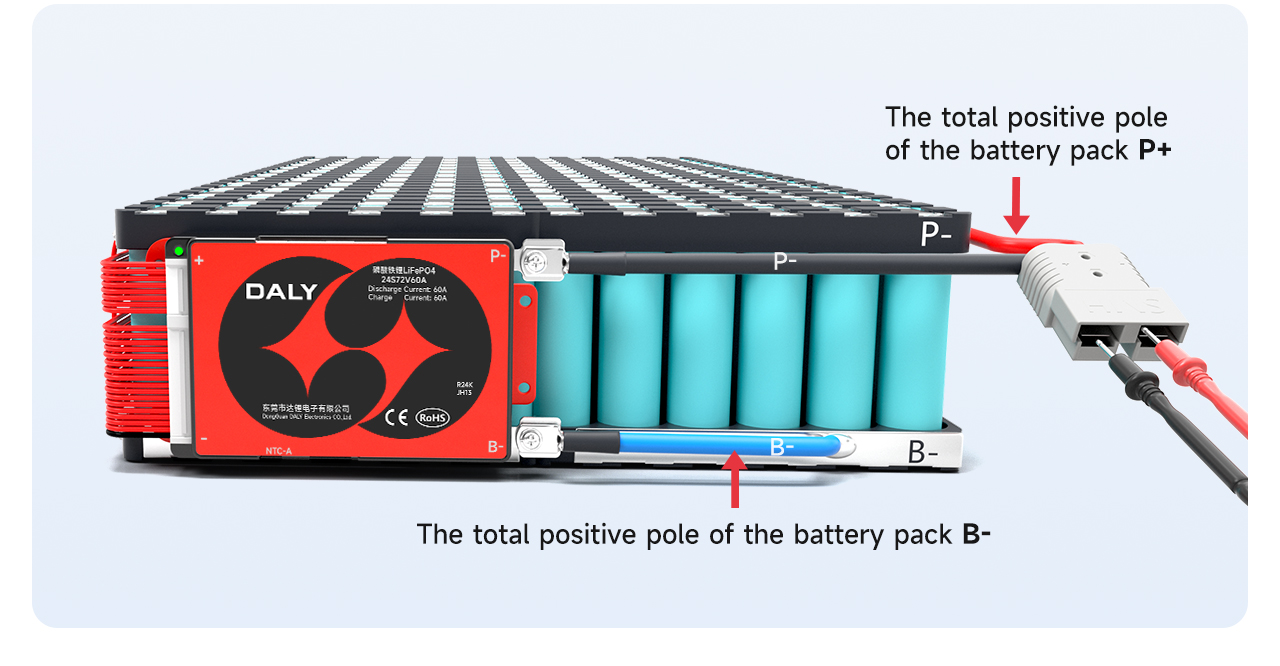

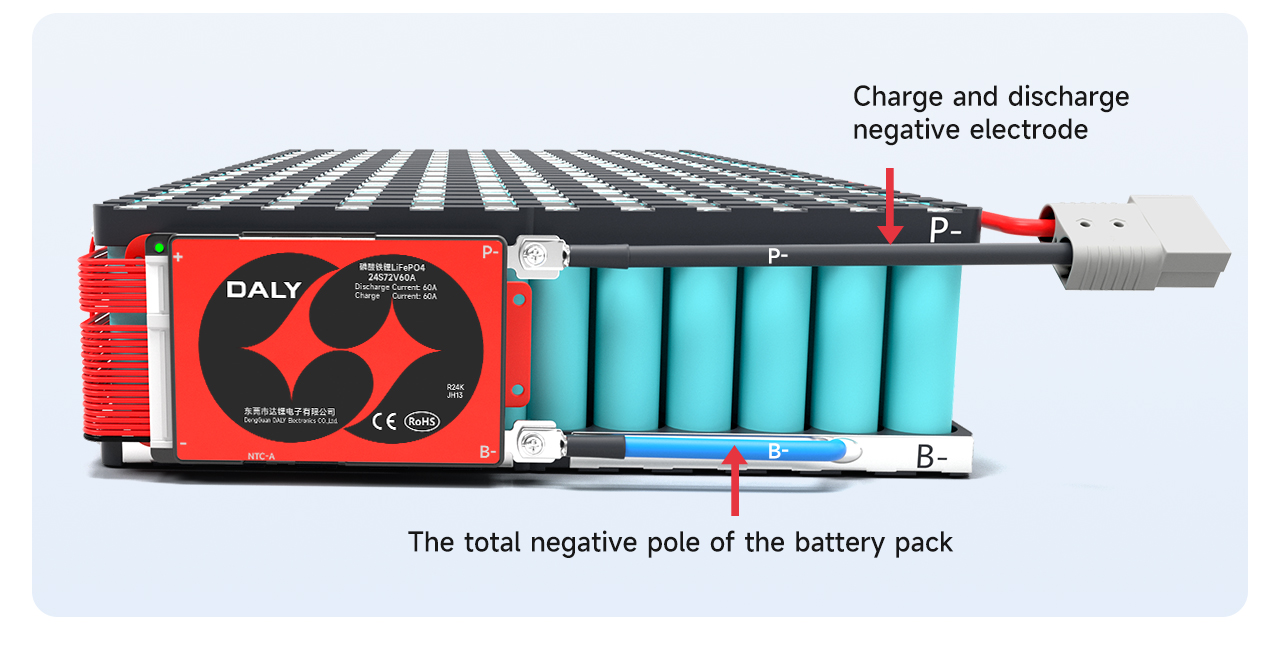

Despois de asegurarte de que o BMS funciona correctamente, solda o cable azul B do BMS ao polo negativo total B da batería. A liña P do BMS está soldada ao polo negativo de carga e descarga.
Despois de soldar, comprobe se a tensión do BMS superior é coherente coa tensión da batería.
Detecta a tensión fóra da borda: tensión (B-, P+) = tensión (P-, P+)
O polo positivo de carga e descarga está conectado directamente co polo positivo total da batería.
Nota: O porto de carga e o porto de descarga do BMS dividido están separados e a liña C adicional (normalmente indicada en amarelo) debe conectarse ao polo negativo do cargador; a liña P está conectada ao polo negativo da descarga.

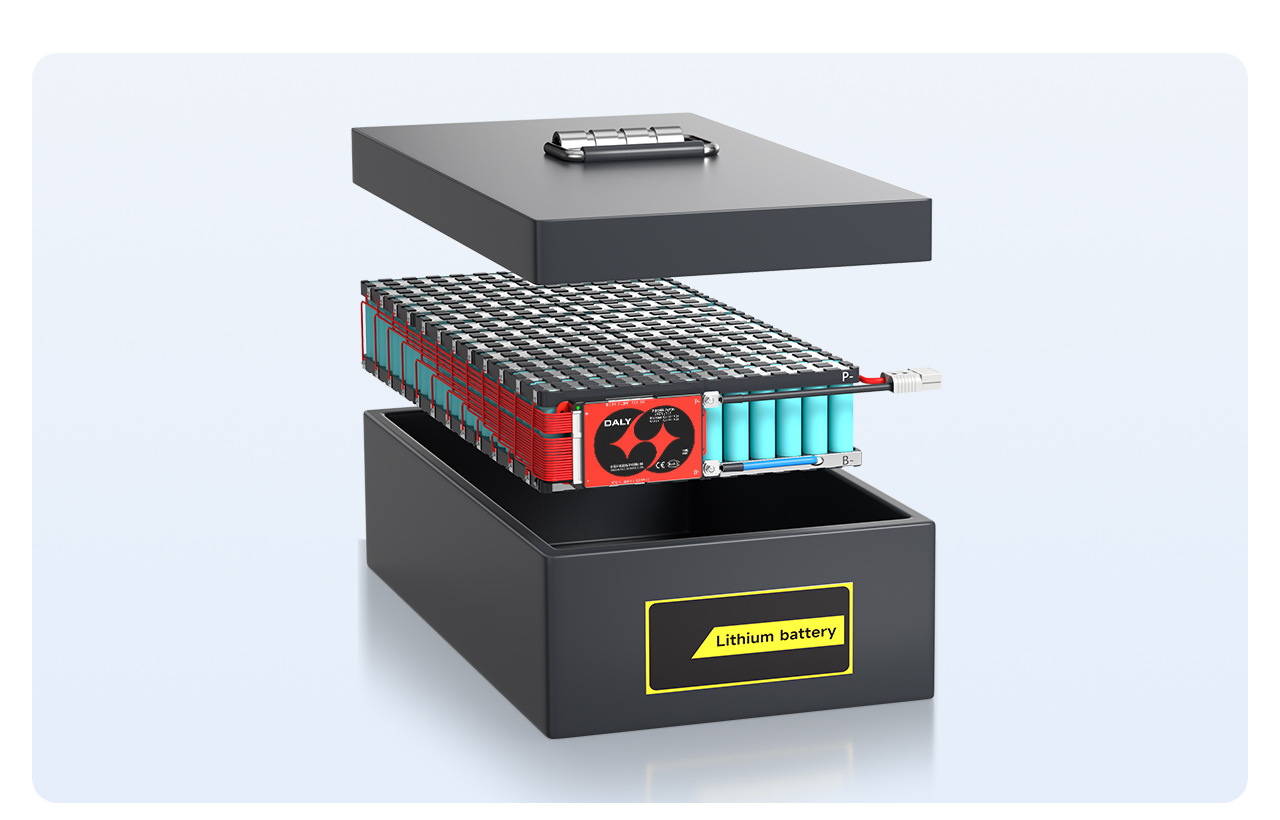

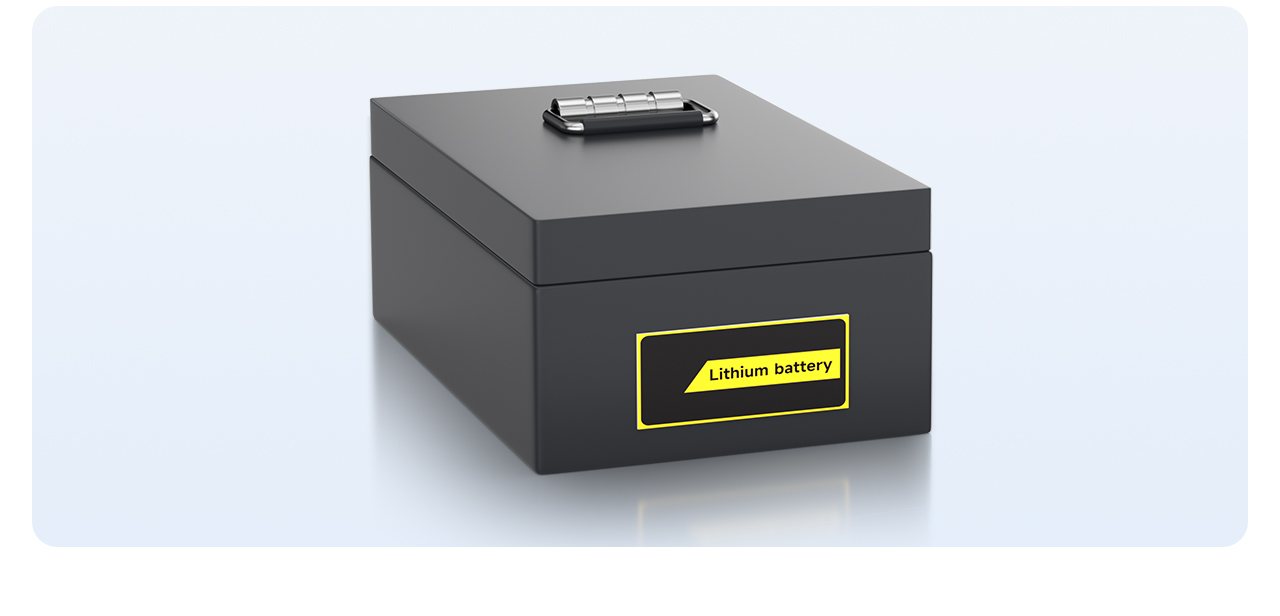

Finalmente, coloca a batería dentro da caixa da batería e xa está montada unha batería rematada.
