Tutorial de cableado estándar e intelixente 8S BMS

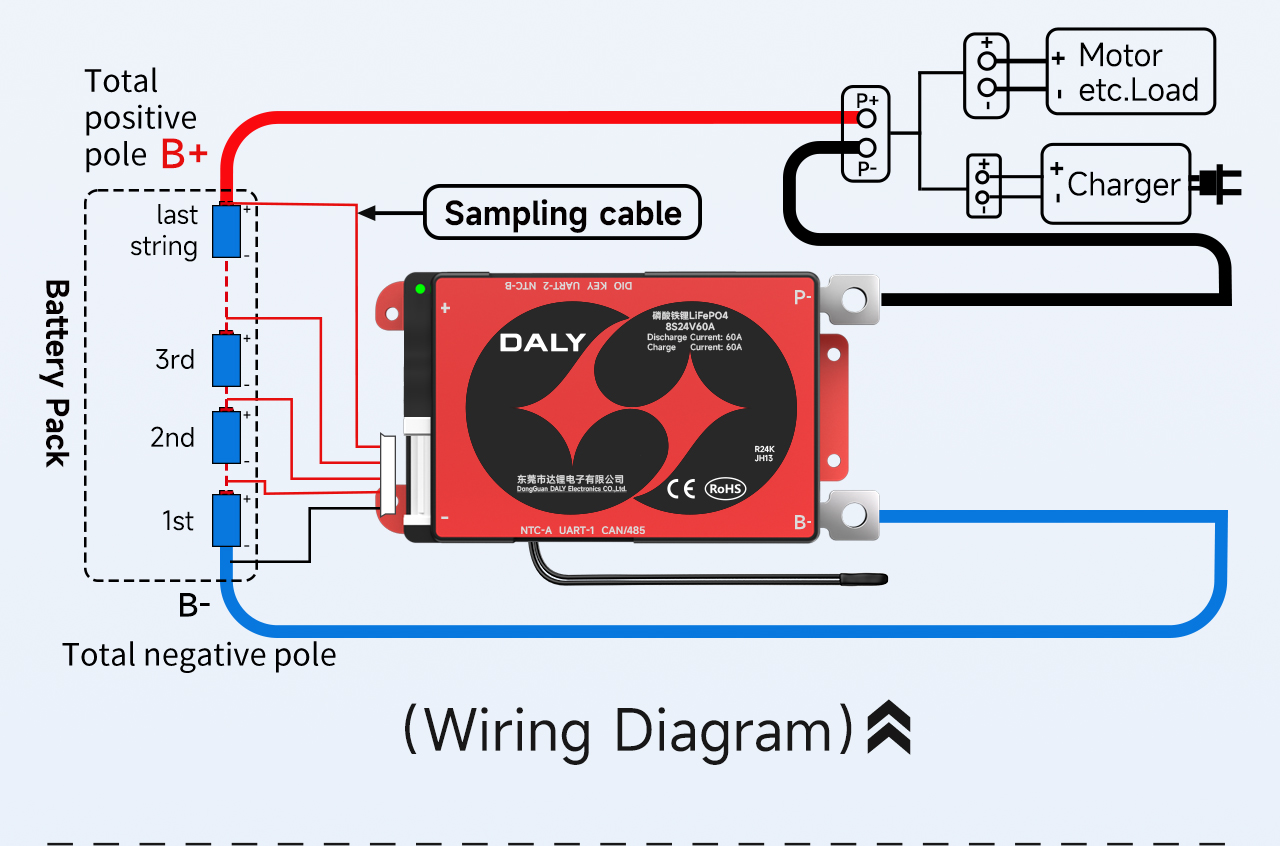

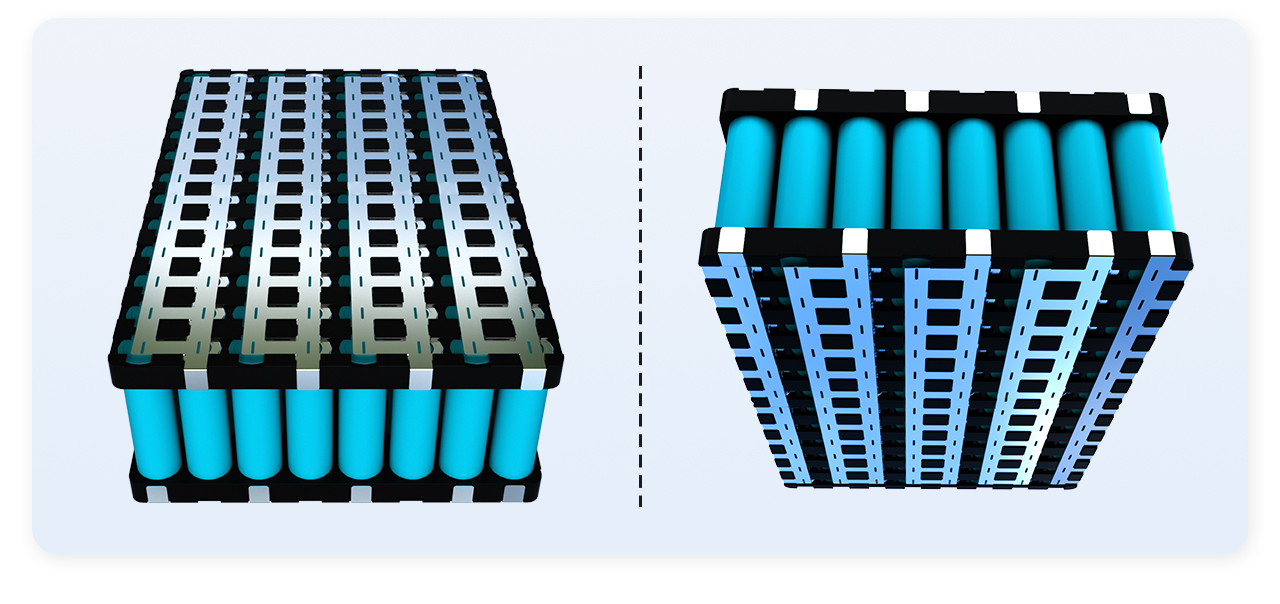

Toma un 8S12Ppaquete de batería 18650 como exemplo

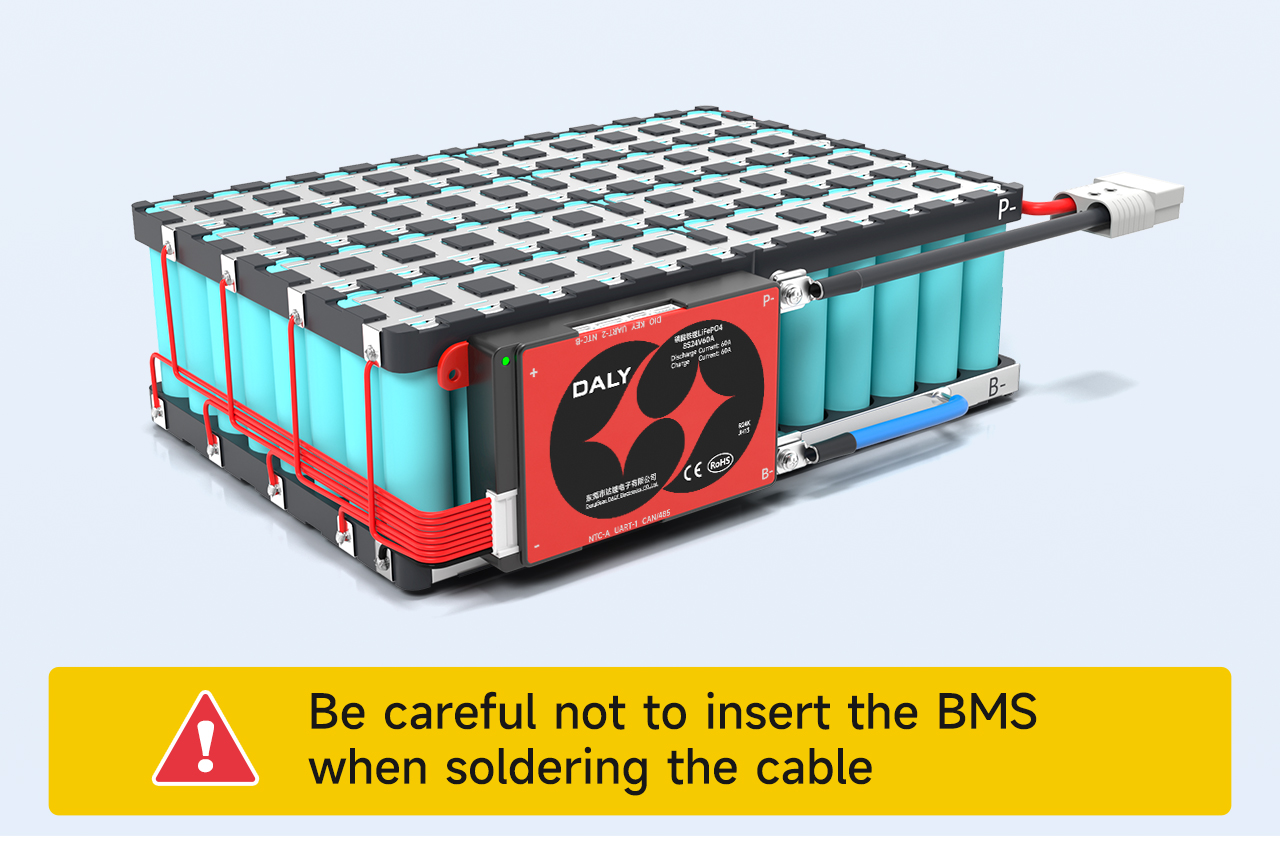

Teña coidado de non inserir a placa protectora ao soldar o cable.

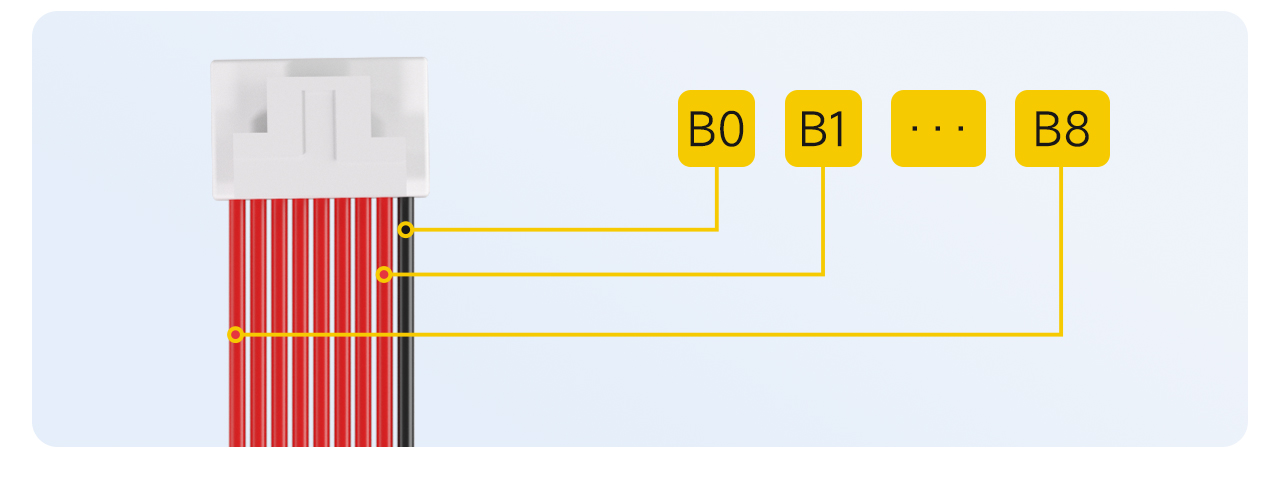

Ⅰ. Marca a orde das liñas de mostraxe

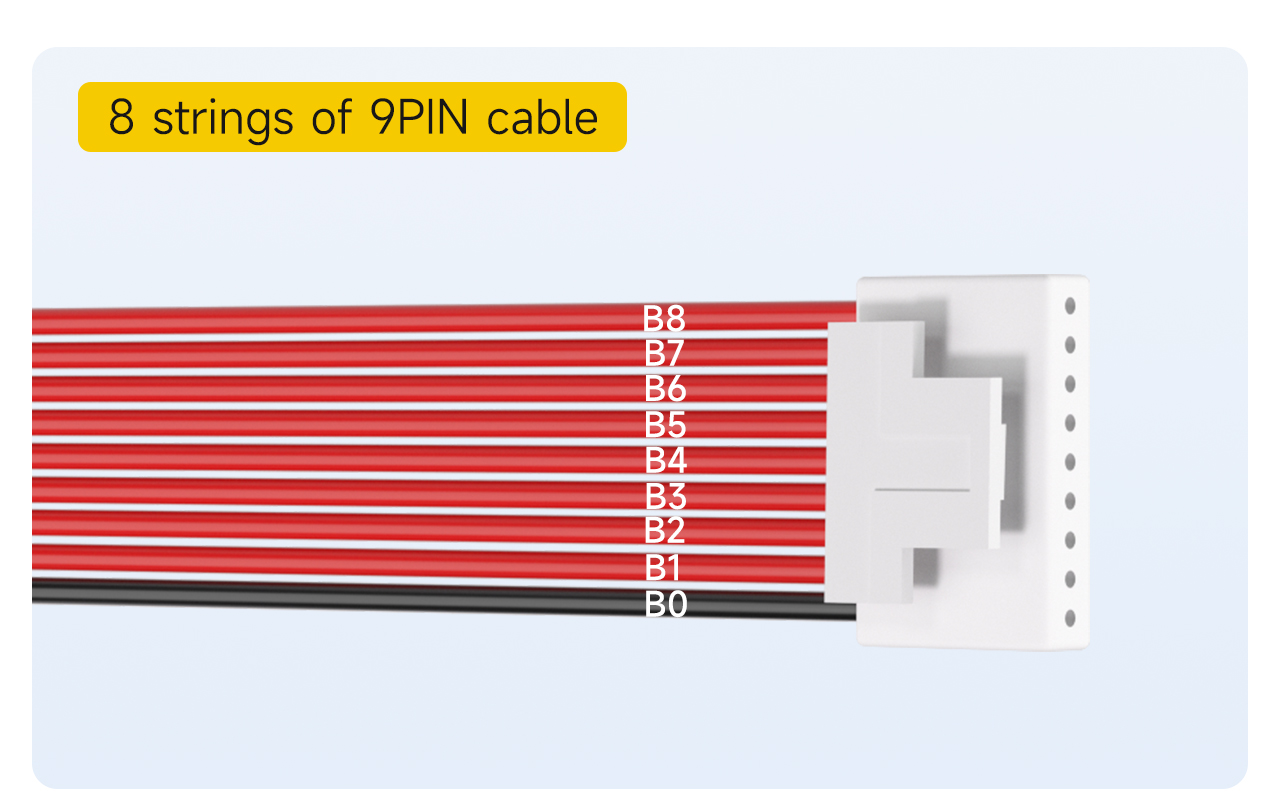

8S BMS con9cable PIN
Nota: o cable de mostraxe predeterminado para8-A configuración da placa de protección de cadeas é9PIN.
1. Marque o cable negro como B0.
2. O primeiro cable vermello xunto ao cable negro está marcado como B1.
... (e así sucesivamente, marcado secuencialmente)
9.Ata o último cable vermello, marcado como B8.

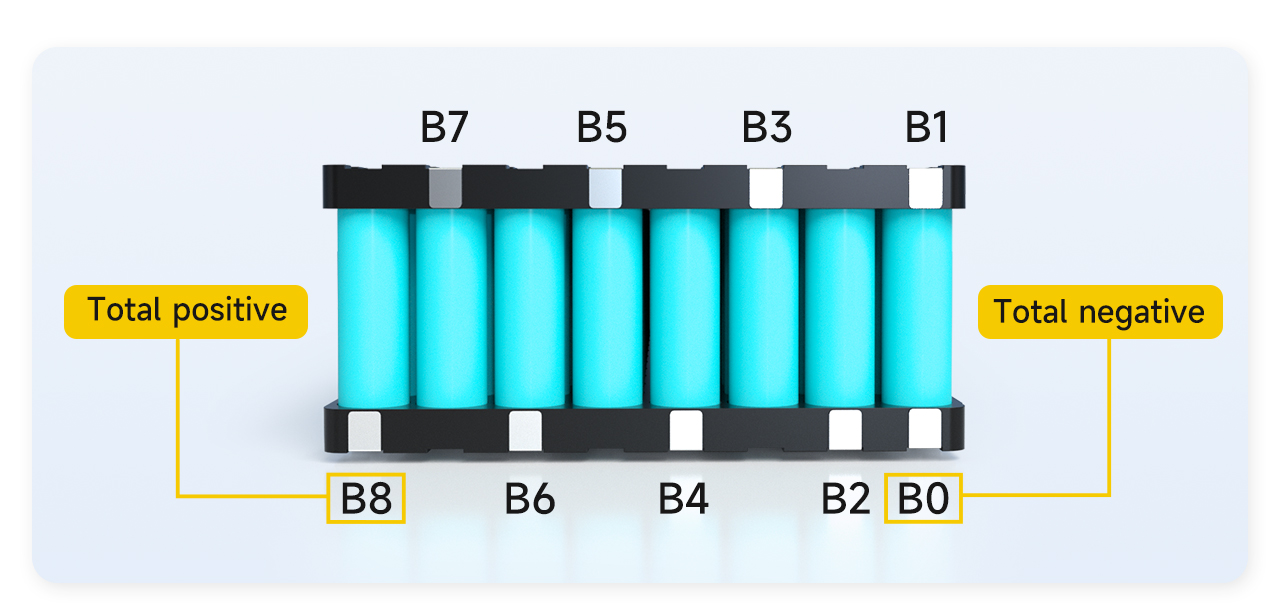

Ⅱ.Marque a orde dos puntos de soldadura da batería
Atopa a posición do punto de soldadura correspondente do cable, primeiro marca a posición do punto correspondente na batería.
1. O polo negativo total da batería está marcado como B0.
2. A conexión entre o polo positivo da primeira cadea de baterías e o polo negativo da segunda cadea de baterías está marcada como B1.
3. A conexión entre o polo positivo da segunda cadea de baterías e o polo negativo da terceira cadea de baterías está marcada como B2.
... (etcétera)
8.A conexión entre o polo positivo do7a cadea da batería e o polo negativo da8a cadea de batería está marcada como B7.
9. O electrodo positivo da 8ª cadea de batería está marcado como B8.
Nota: Como a batería ten un total de 7 cordas, B7 tamén é o polo positivo total da batería.Se B7 non é a etapa positiva total da batería, proba que a orde de marcado é incorrecta e debe ser verificada e marcada de novo.

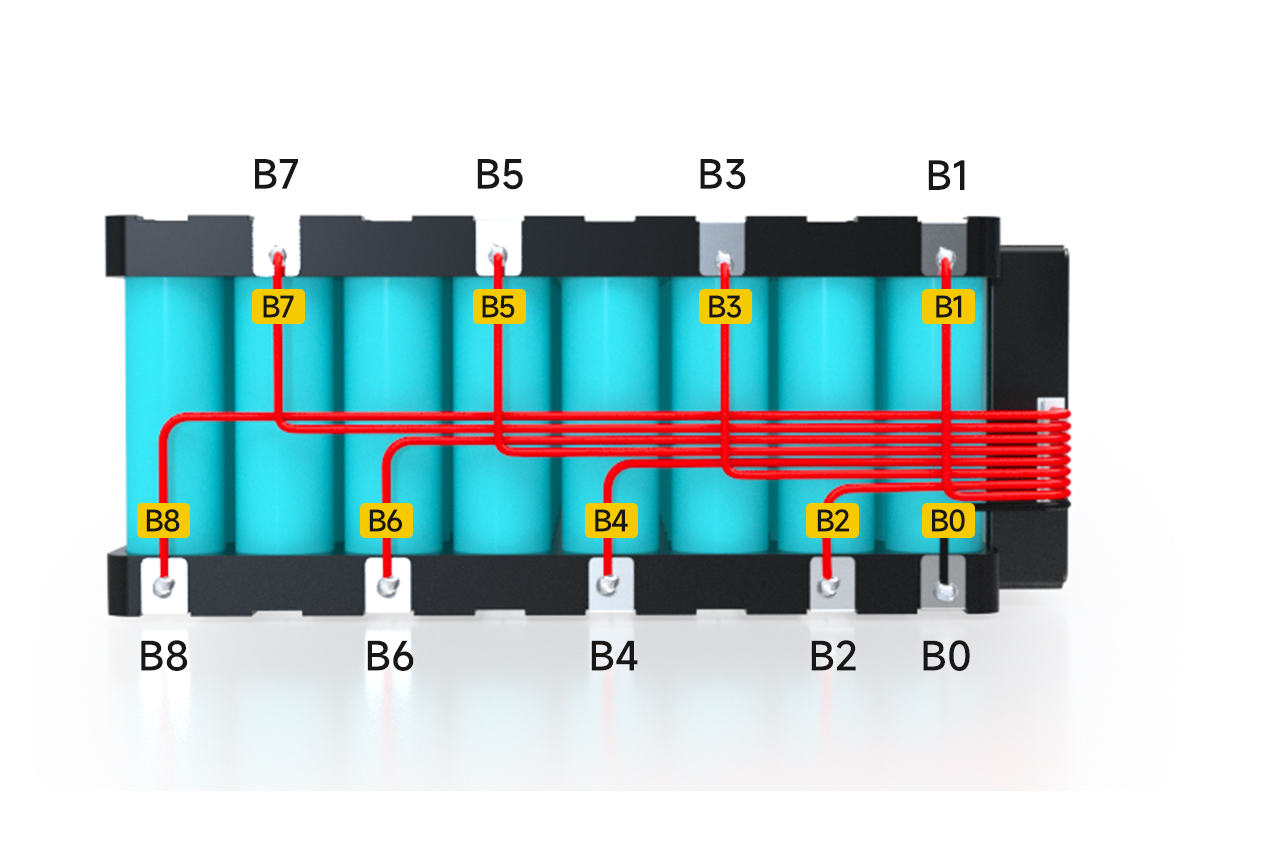

Ⅲ.Soldadura e cableado
1. O B0 do cable está soldado á posición B0 da batería.
2. O cable B1 está soldado á posición B1 da batería.
... (e así por diante, soldando en secuencia)
9. O cable B8 está soldado á posición B8 da batería.
Ⅳ.VDetección de voltaxe

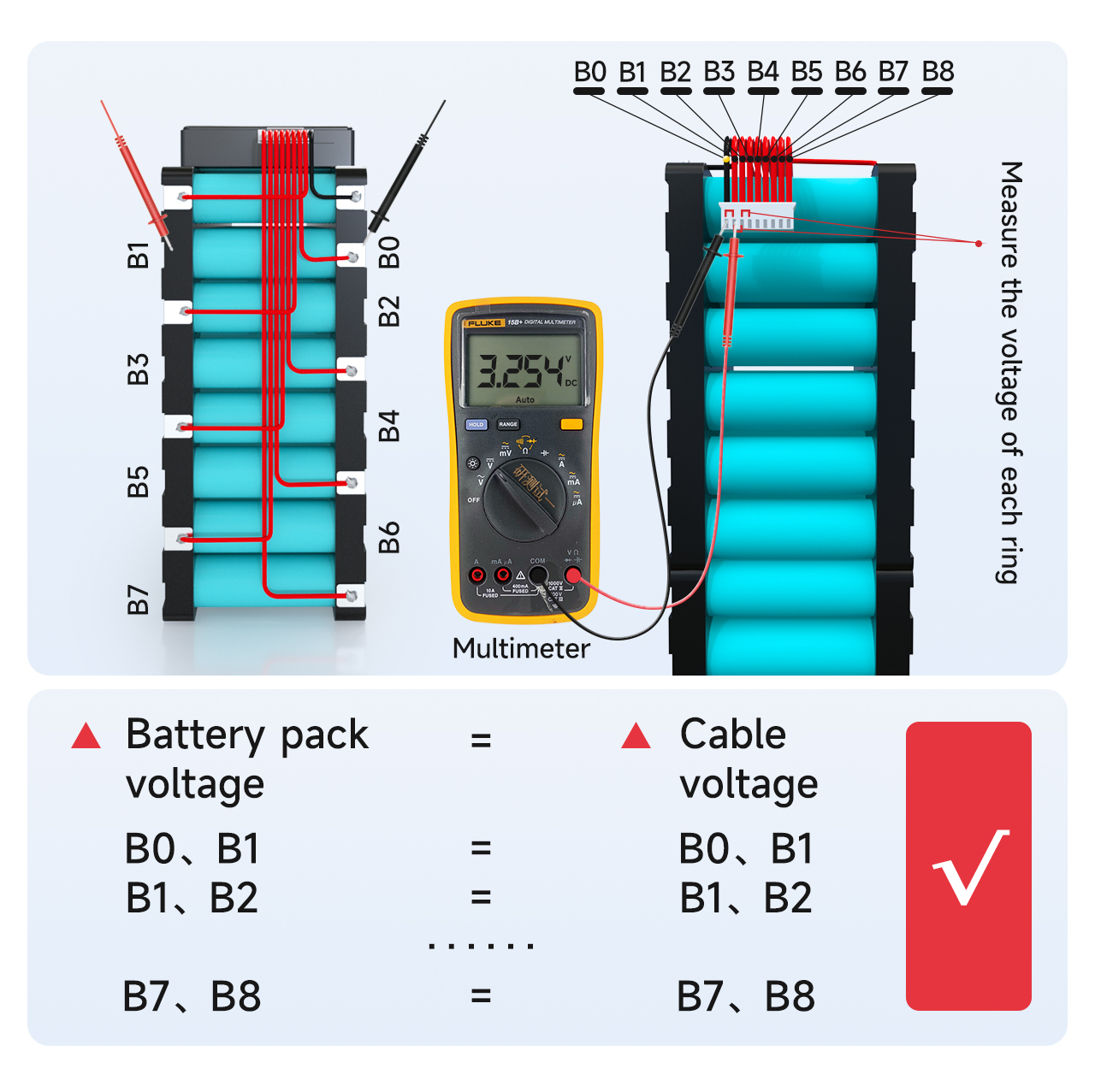

Mida a tensión entre os cables adxacentes cun multímetro para confirmar que os cables recollen a tensión correcta.
Mida se a tensión do cable B0 a B1 é igual á tensión da batería B0 a B1.Se é igual, proba que a recollida de tensión é correcta.Se non, proba que a liña de recollida está débilmente soldada e o cable debe volver soldarse.Por analoxía, mide se as tensións doutras cordas se recollen correctamente.
2. A diferenza de tensión de cada corda non debe exceder 1V.Se supera o 1V, significa que hai un problema co cableado e cómpre repetir o paso anterior para a detección.
Ⅴ.Pdetección de calidade da placa de protección
!Asegúrese sempre de detectar a tensión correcta antes de conectar a placa de protección.

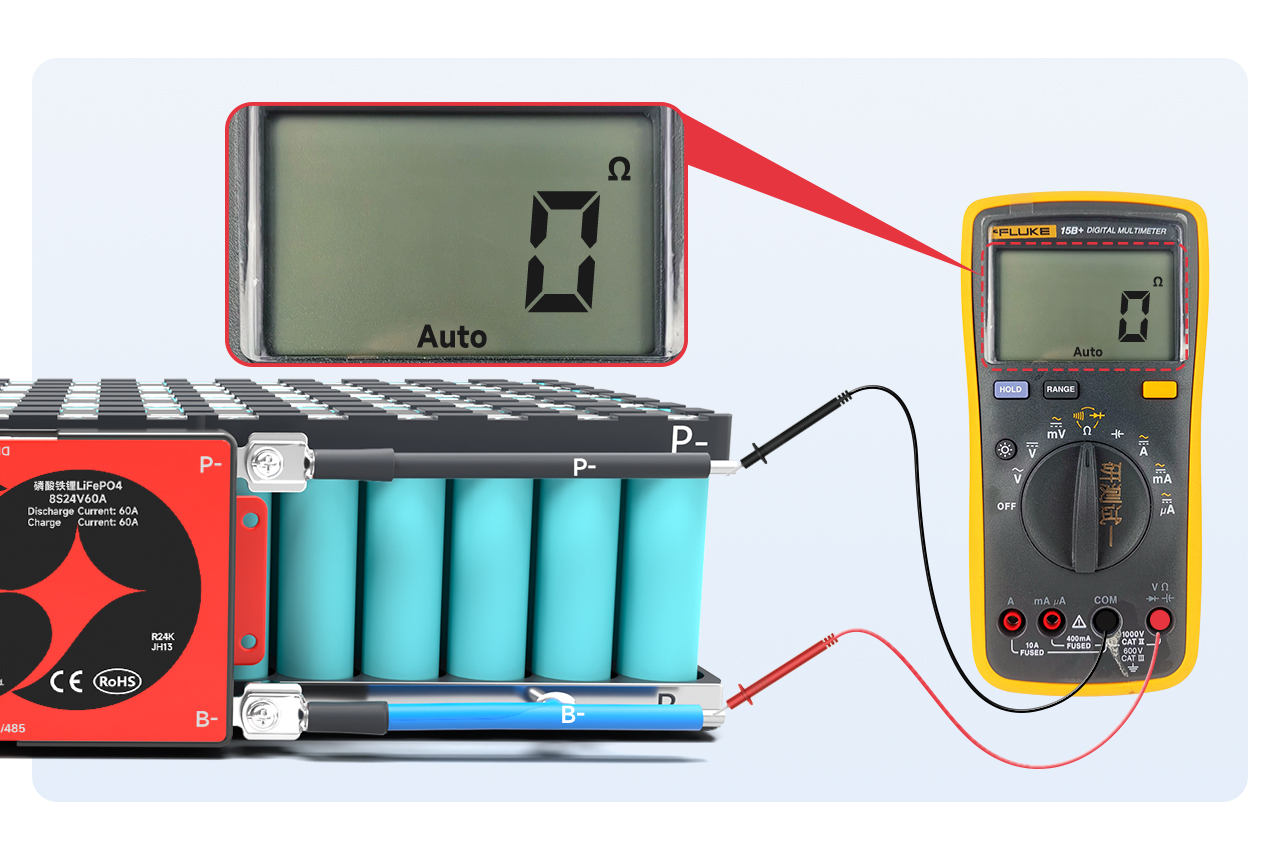

Axuste o multímetro ao nivel de resistencia interna e mida a resistencia interna entre B- e P-.Se a resistencia interna está conectada, proba que a placa de protección é boa.
Nota: Podes xulgar a condución mirando o valor da resistencia interna.O valor da resistencia interna é 0Ω, o que significa condución.Debido ao erro do multímetro, xeralmente menos de 10 mΩ significa condución;tamén pode axustar o multímetro ao zumbador.Pódese escoitar un pitido.
Nota:
1. A tarxeta protectora cun interruptor suave debe prestar atención á condución do interruptor cando o interruptor está pechado.
2. Se o consello de protección non está realizando, pare o seguinte paso e póñase en contacto co persoal de vendas para o procesamento.

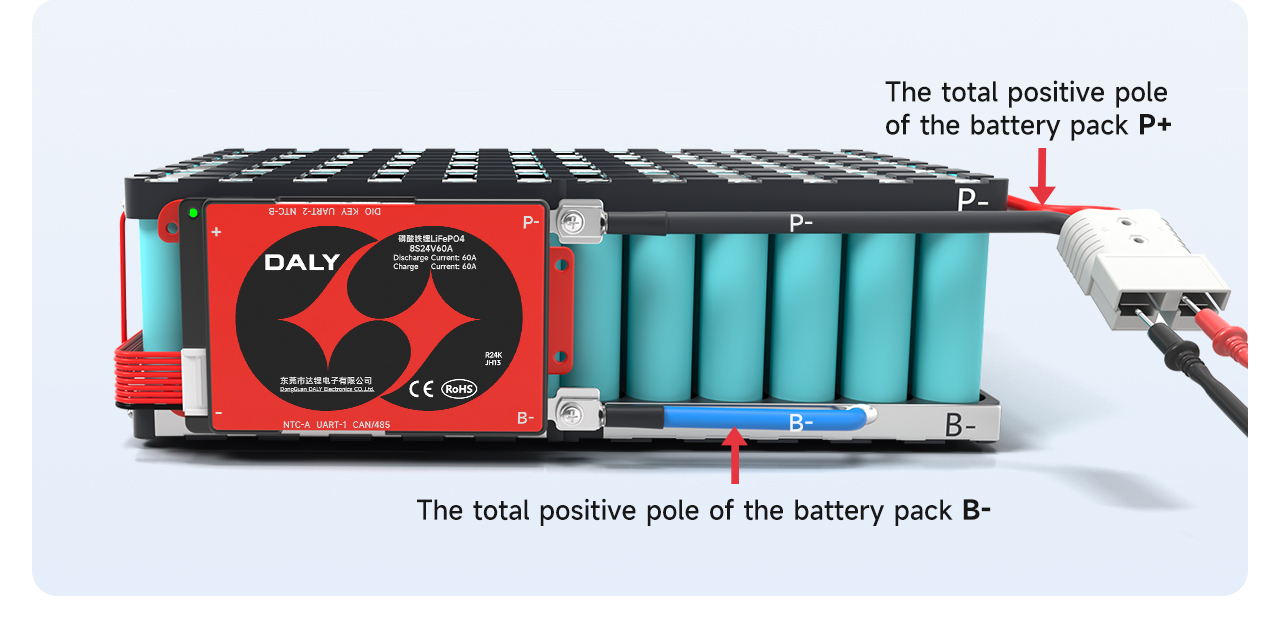

Ⅵ.Conecte a liña de saída

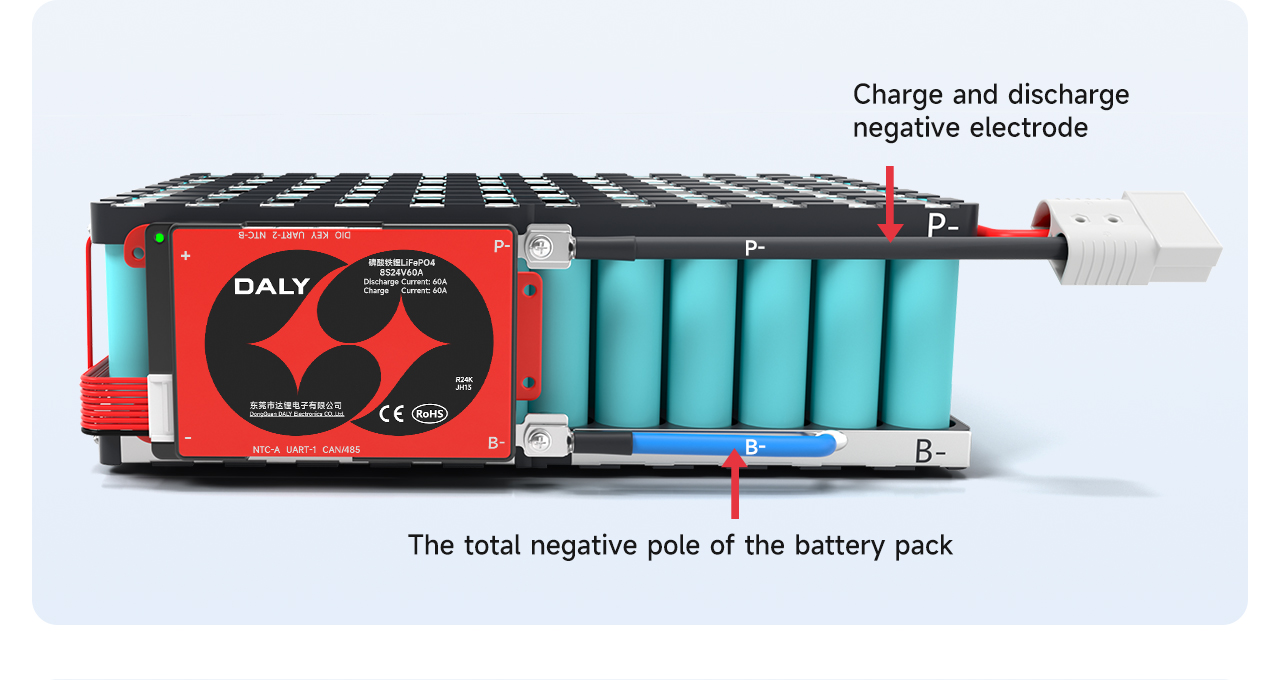

Despois de asegurarse de que a placa de protección é normal, solde o cable B azul da placa de protección ao negativo B- total da batería.A liña P da placa de protección está soldada ao polo negativo de carga e descarga.
Despois da soldadura, verifique se a tensión da placa de sobreprotección é compatible coa tensión da batería.
Nota: o porto de carga e o porto de descarga da placa de protección dividida están separados e a liña C extra (normalmente indicada en amarelo) debe conectarse ao polo negativo do cargador;a liña P está conectada ao polo negativo da descarga.

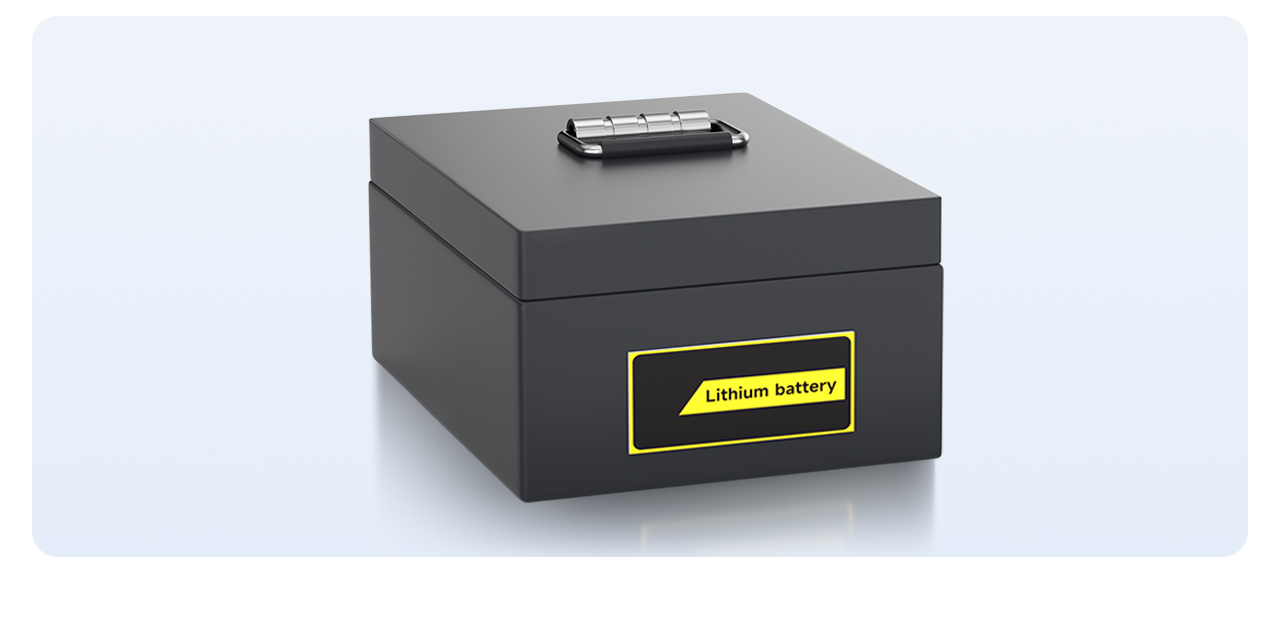

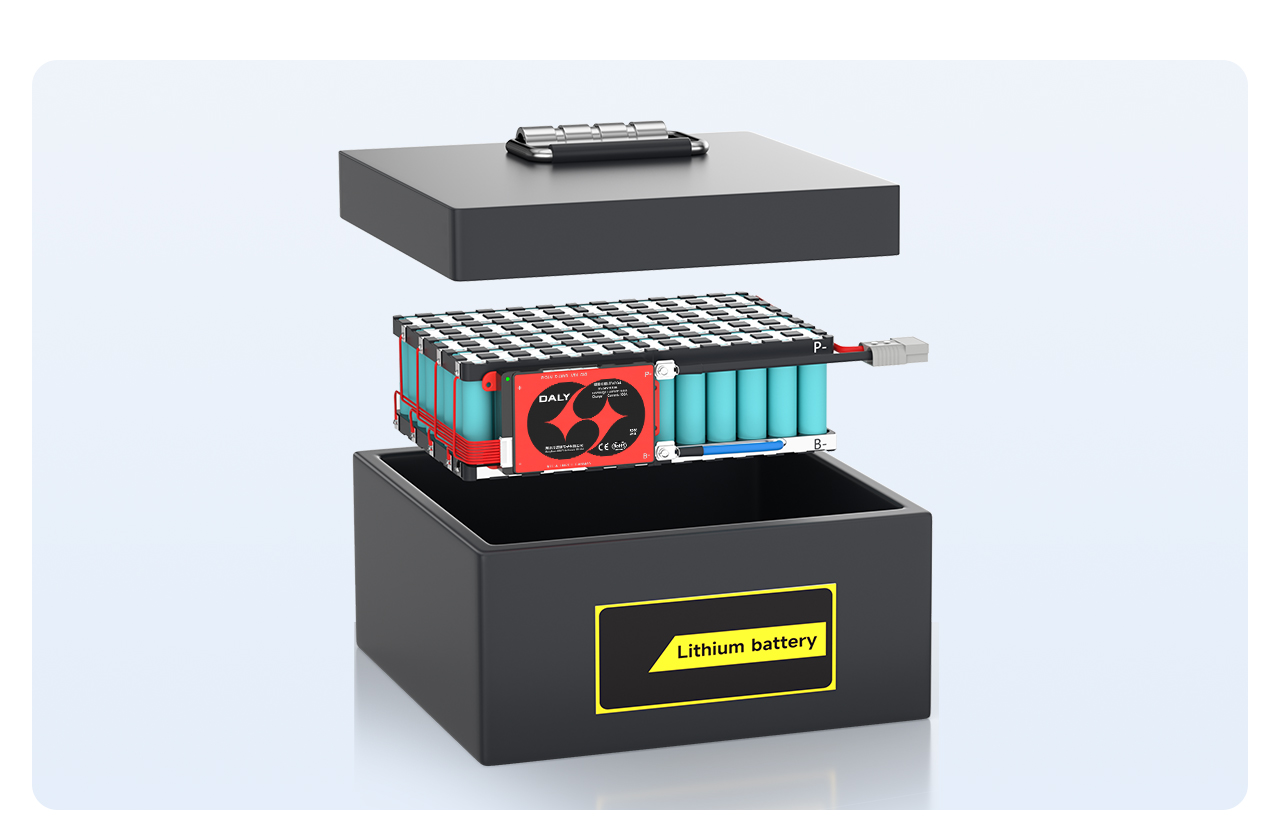

Finalmente, coloque o paquete de baterías dentro da caixa da batería e ensamblase un paquete de baterías acabado.
