Tutorial de cableado BMS Standard & Smart 3S - Ensino de vídeo na parte inferior

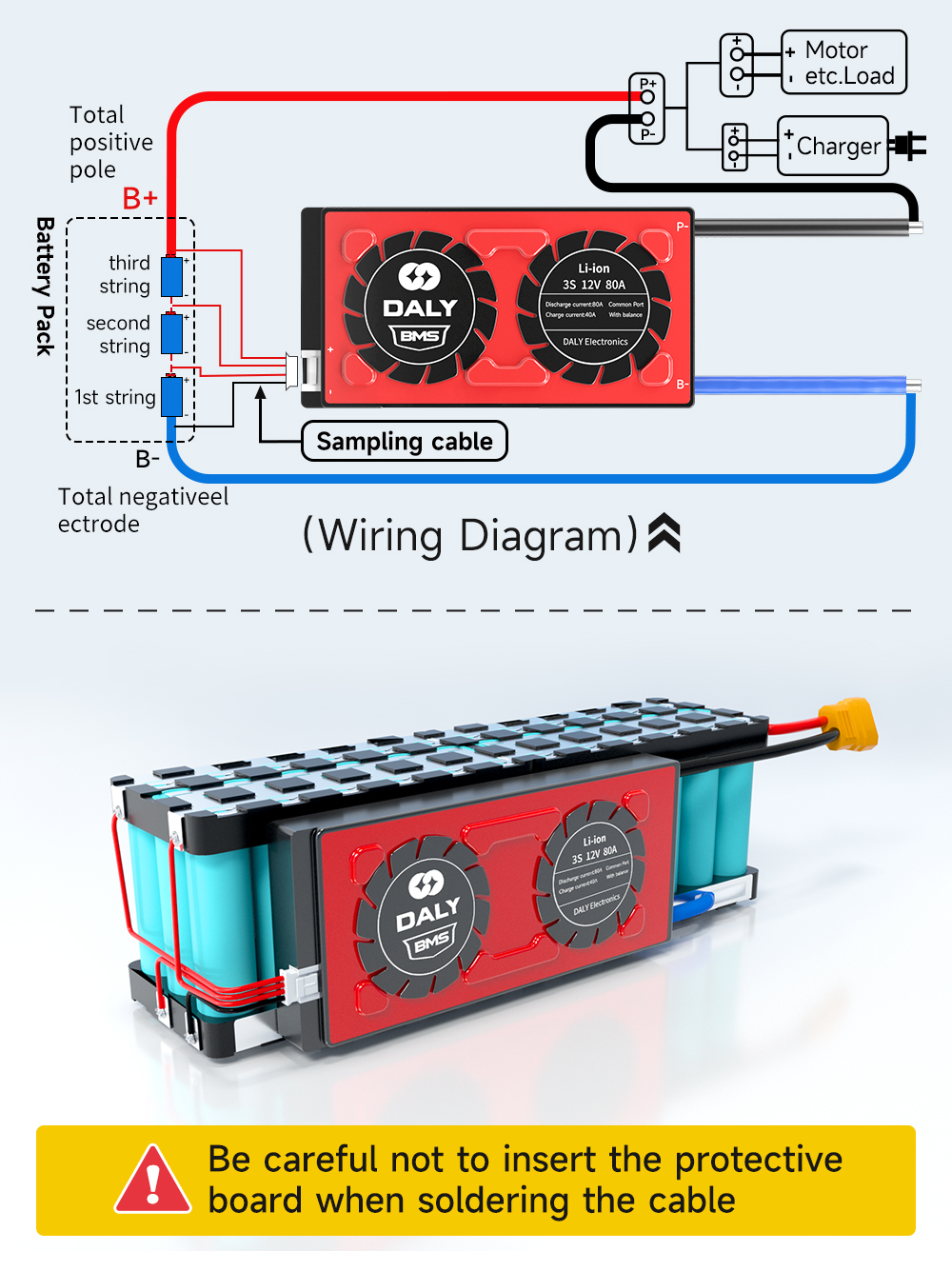

Toma como exemplo un paquete de baterías 3S12P 18650
Teña coidado de non inserir a tarxeta de protección ao soldar o cable.
Ⅰ. Marca a orde das liñas de mostraxe

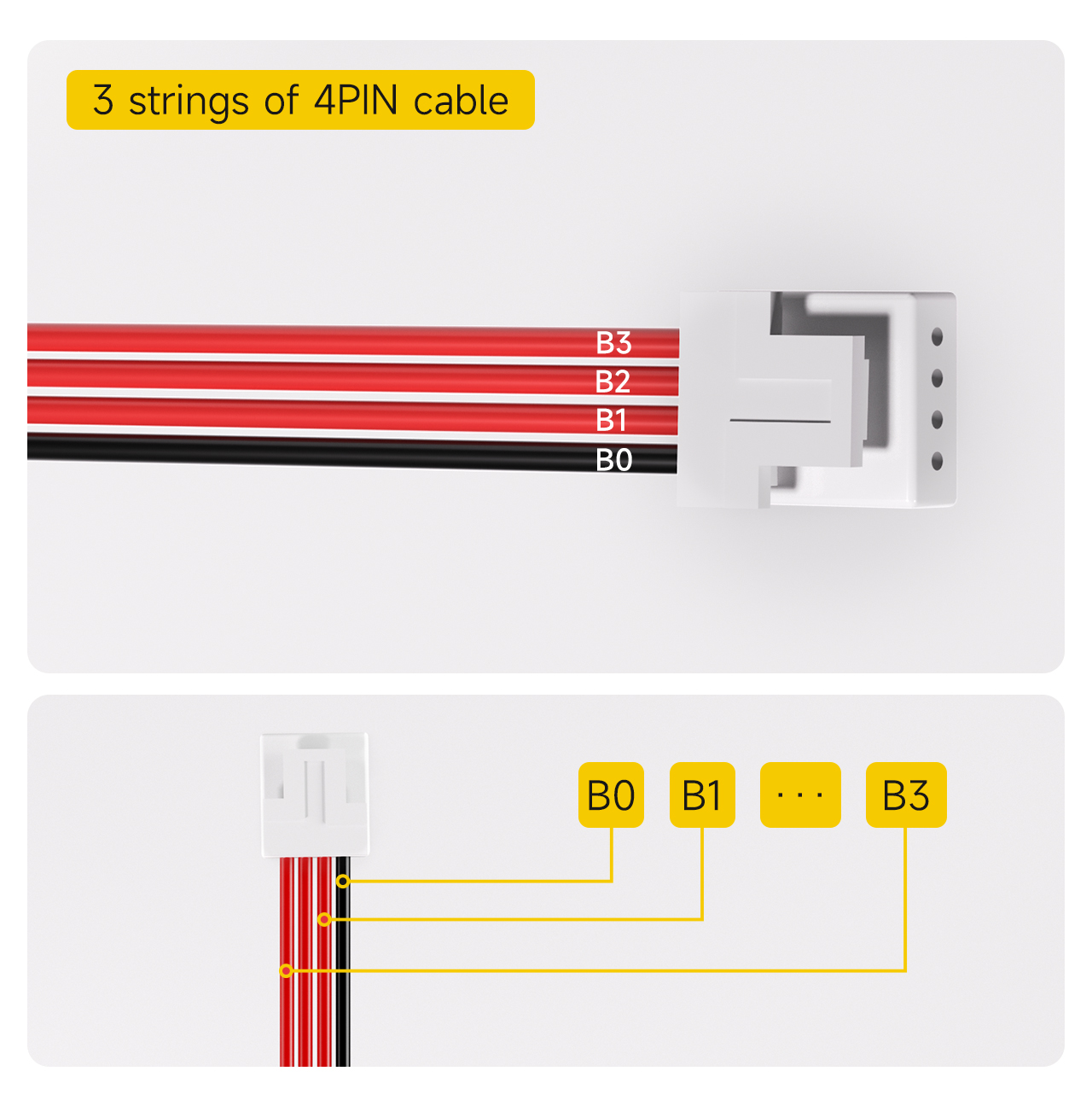

3 cadeas de cable de 4 pines
Nota: o cable de mostraxe predeterminado para a configuración da tarxeta de protección de 3 cordas é 4PIN.
1. Marca o cable negro como B0.
2. O primeiro cable vermello xunto ao cable negro está marcado como B1
... (e así por diante, marcado secuencialmente)
4. Ata o último cable vermello, marcado como B3.
Ⅱ. Marca a orde dos puntos de soldadura da batería

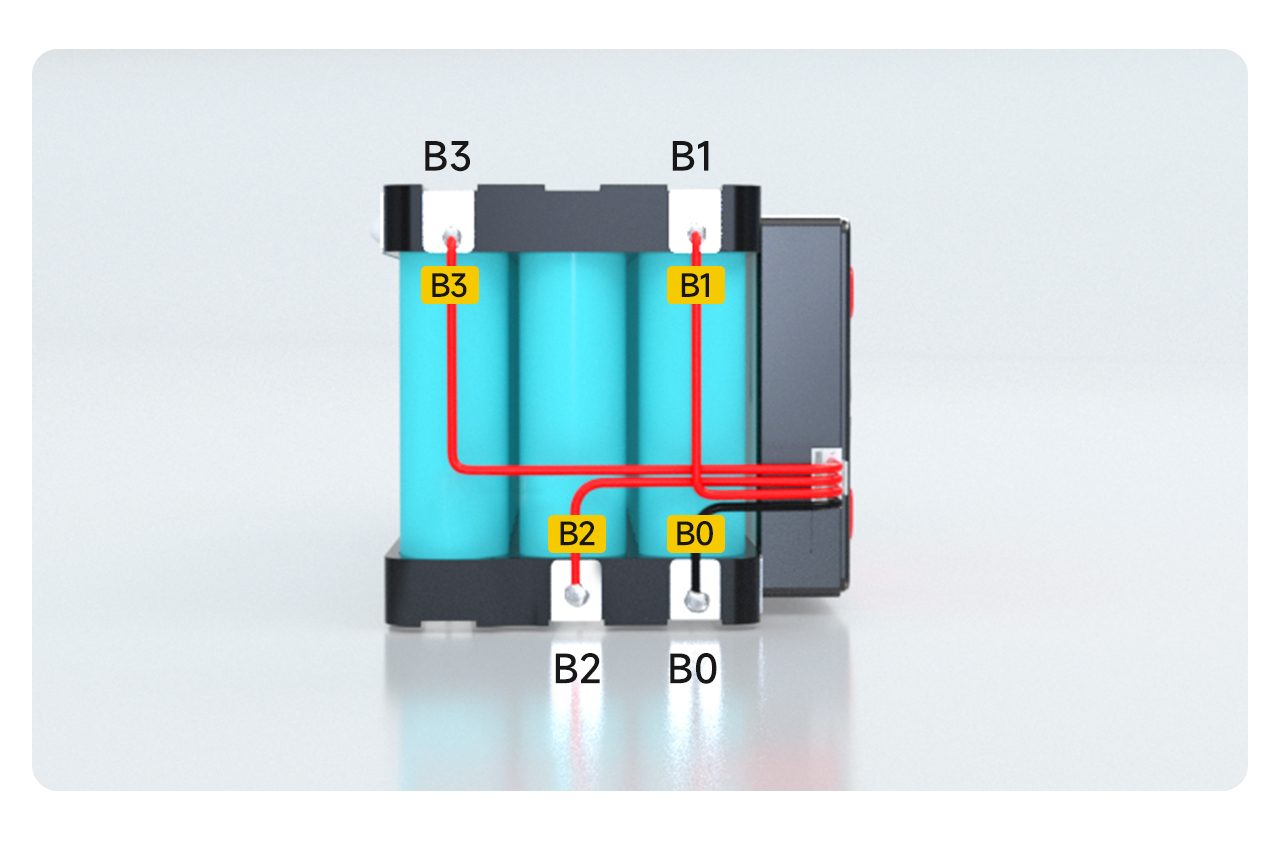

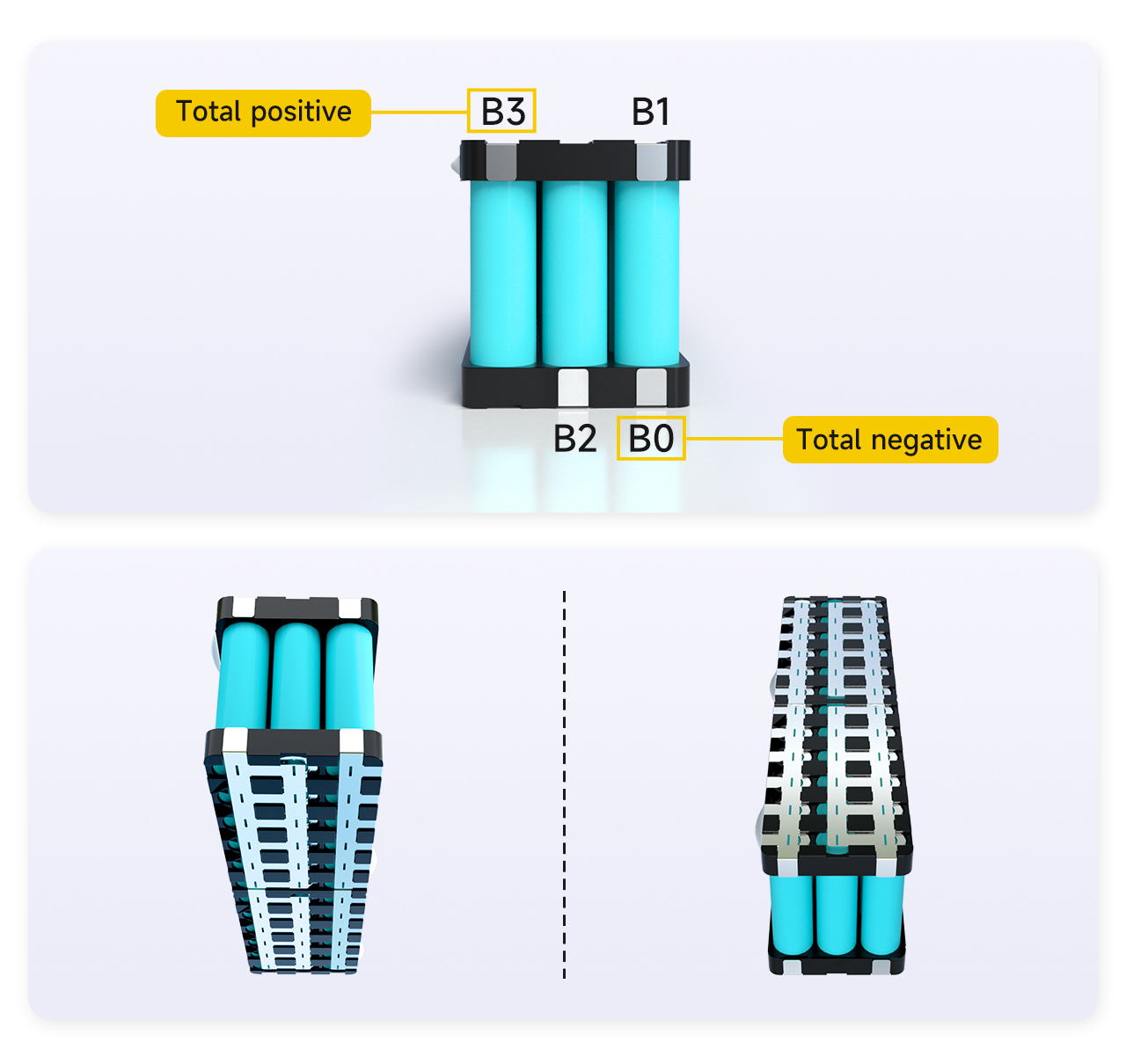

Atopa a posición do punto de soldadura correspondente do cable, primeiro marca a posición do punto correspondente na batería
1. O polo negativo total do paquete de baterías está marcado como B0
2. A conexión entre o polo positivo da primeira cadea de baterías e o polo negativo da segunda cadea de baterías está marcado como B1
3. A conexión entre o polo positivo da segunda cadea de baterías e o polo negativo da terceira cadea de baterías está marcado como B2
4. O electrodo positivo da 3ª cadea da batería está marcado como B3.
Nota: Debido a que o paquete de baterías ten un total de 3 cadeas, B3 tamén é o polo total positivo do paquete de baterías. Se B3 non é a etapa positiva total do paquete de baterías, demostra que a orde de marcado é incorrecta e debe ser comprobada e marcada de novo.
Ⅲ. Soldadura e cableado
1. O B0 do cable está soldado á posición B0 da batería.
2. O cable B1 está soldado na posición B1 da batería.
3. O cable B2 está soldado na posición B2 da batería.
4. O cable B3 está soldado na posición B3 da batería.
Ⅳ. Detección de tensión

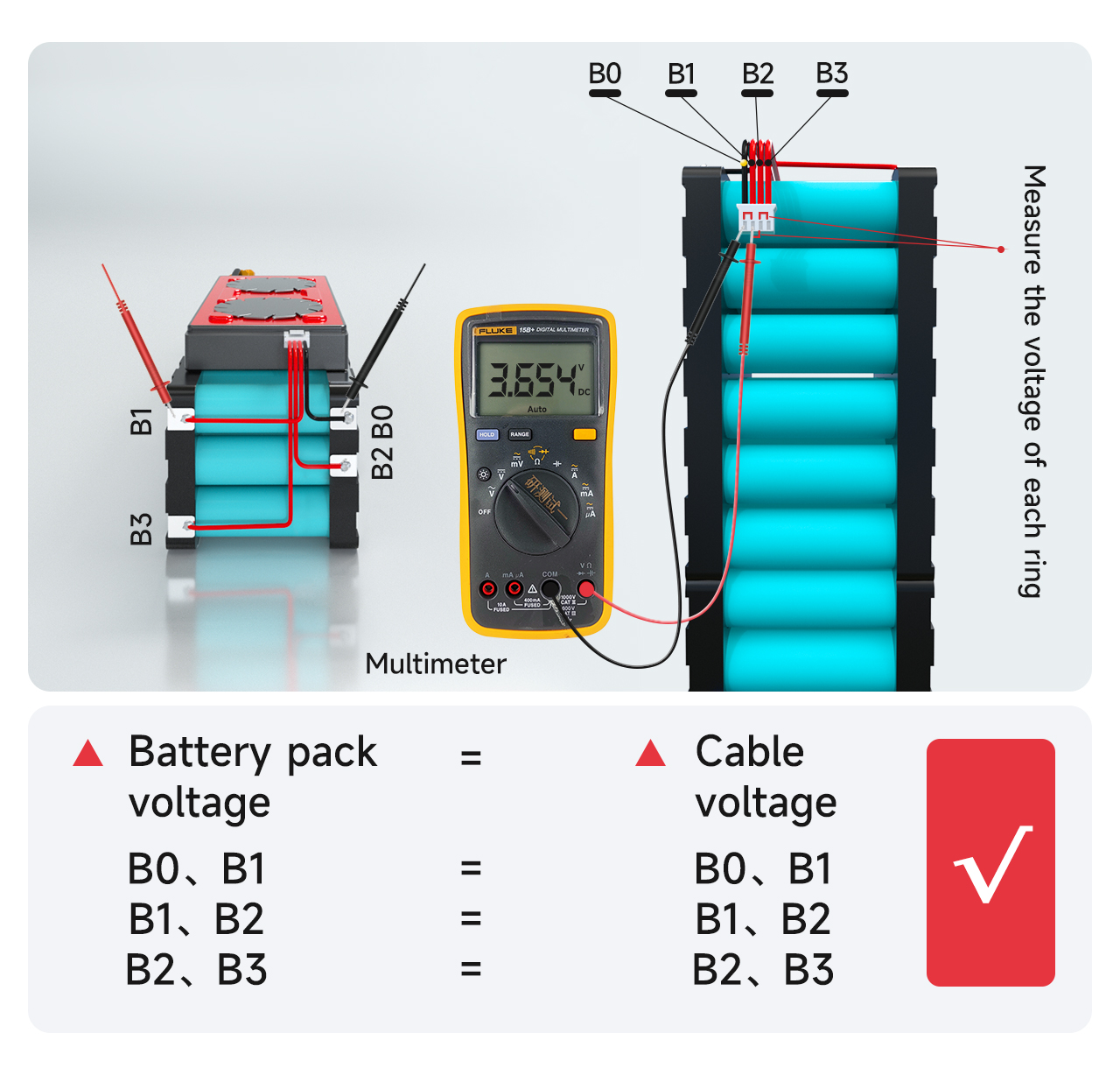

Mide a tensión entre cables adxacentes cun multímetro para confirmar que a tensión correcta é recollida polos cables.
Mide se a tensión do cable B0 a B1 é igual á tensión do paquete de baterías B0 a B1. Se é igual, demostra que a colección de tensión é correcta. De non ser así, demostra que a liña de recollida está débilmente soldada e o cable debe ser soldado. Por analoxía, mide se as tensións doutras cadeas se recollen correctamente.
2. A diferenza de tensión de cada cadea non debe exceder 1V. Se supera os 1V, significa que hai un problema co cableado e necesitas repetir o paso anterior para a detección.
Ⅴ. Detección de calidade do taboleiro de protección
! Asegúrese sempre de que se detecte a tensión correcta antes de conectar a tarxeta de protección.

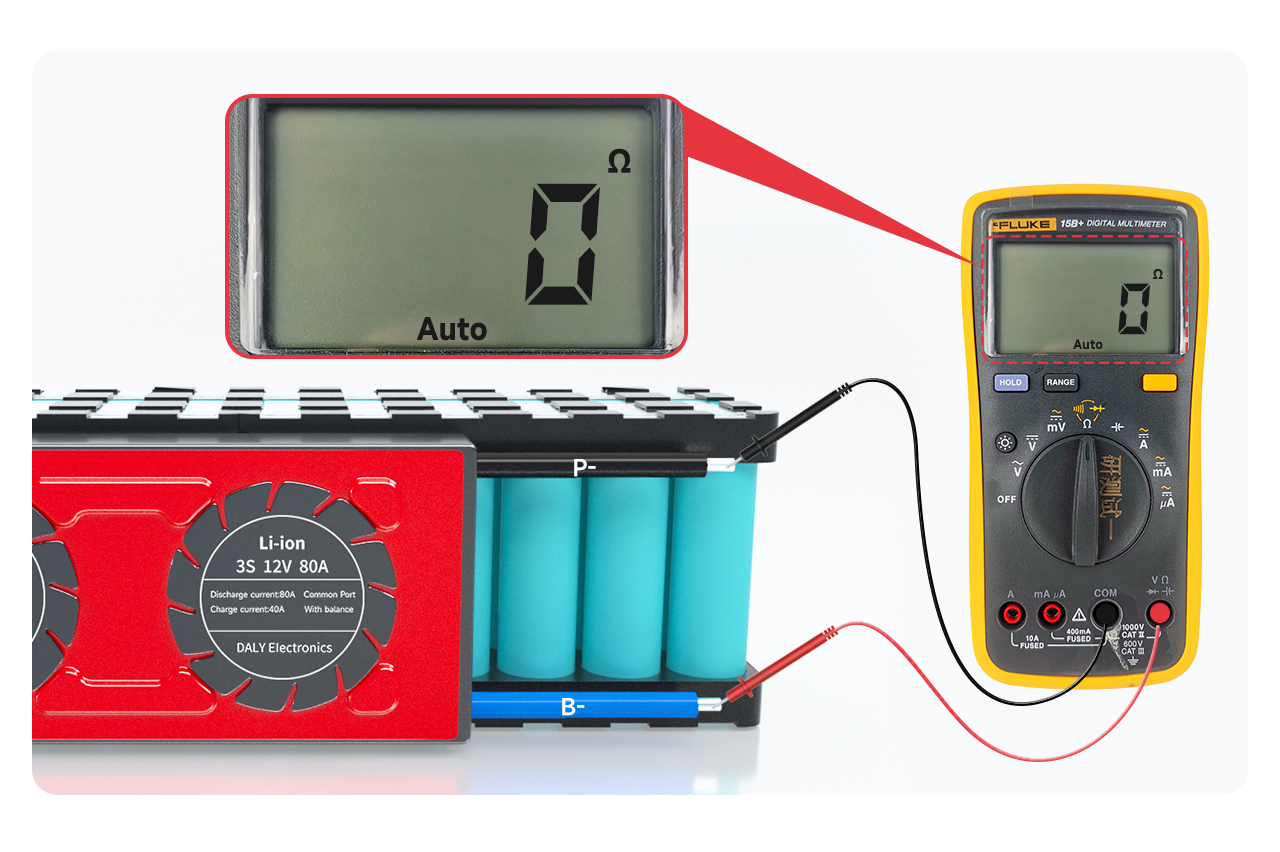

Axuste o multímetro ao nivel de resistencia interna e mide a resistencia interna entre B- e P-. Se a resistencia interna está conectada, demostra que a tarxeta de protección é boa.
Nota: pode xulgar a condución mirando o valor de resistencia interna. O valor de resistencia interna é 0Ω, o que significa condución. Debido ao erro do multímetro, xeralmente inferior a 10Ω significa condución; Tamén pode axustar o multímetro ao zumbador. Pódese escoitar un son de pitido.
Nota:
1. A tarxeta de protección cun interruptor suave debe prestar atención á condución do interruptor cando o interruptor está pechado.
2. Se a tarxeta de protección non está a realizar, detén o seguinte paso e póñase en contacto co persoal de vendas para o seu procesamento.
Ⅵ. Conecte a liña de saída

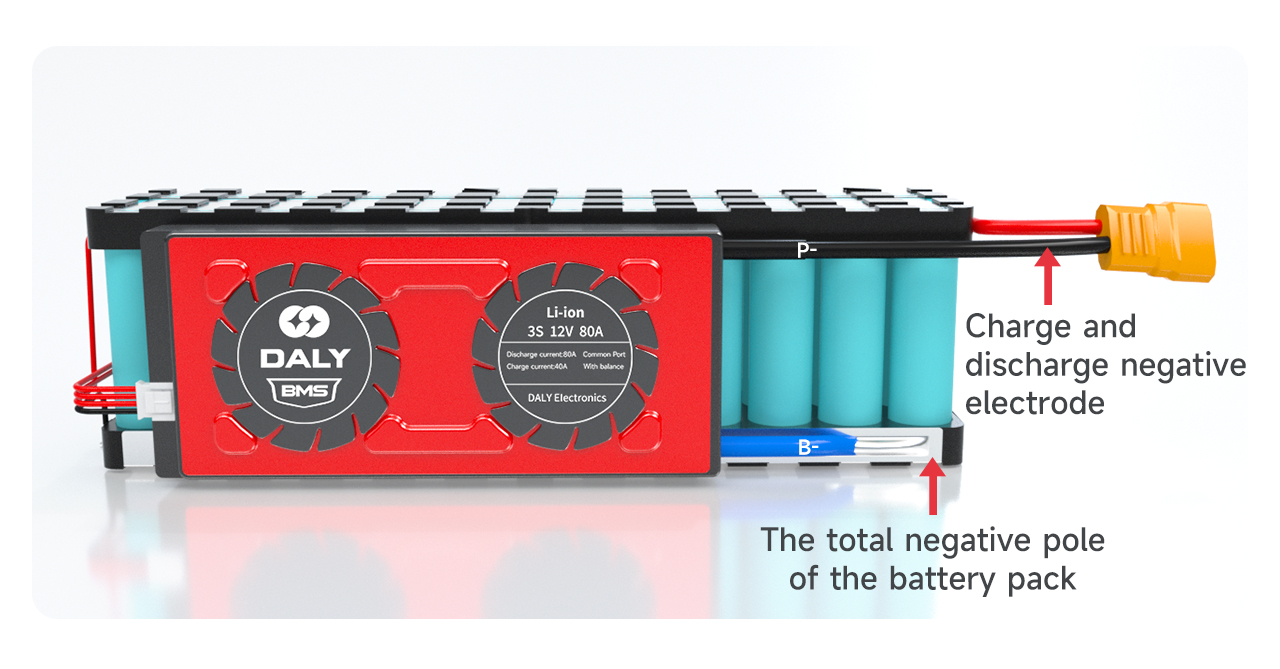

Despois de asegurarse de que a placa de protección sexa normal, soluda o fío B azul na placa de protección ao B- do paquete de baterías total. A liña P da tarxeta de protección está soldada ao polo negativo de carga e descarga.

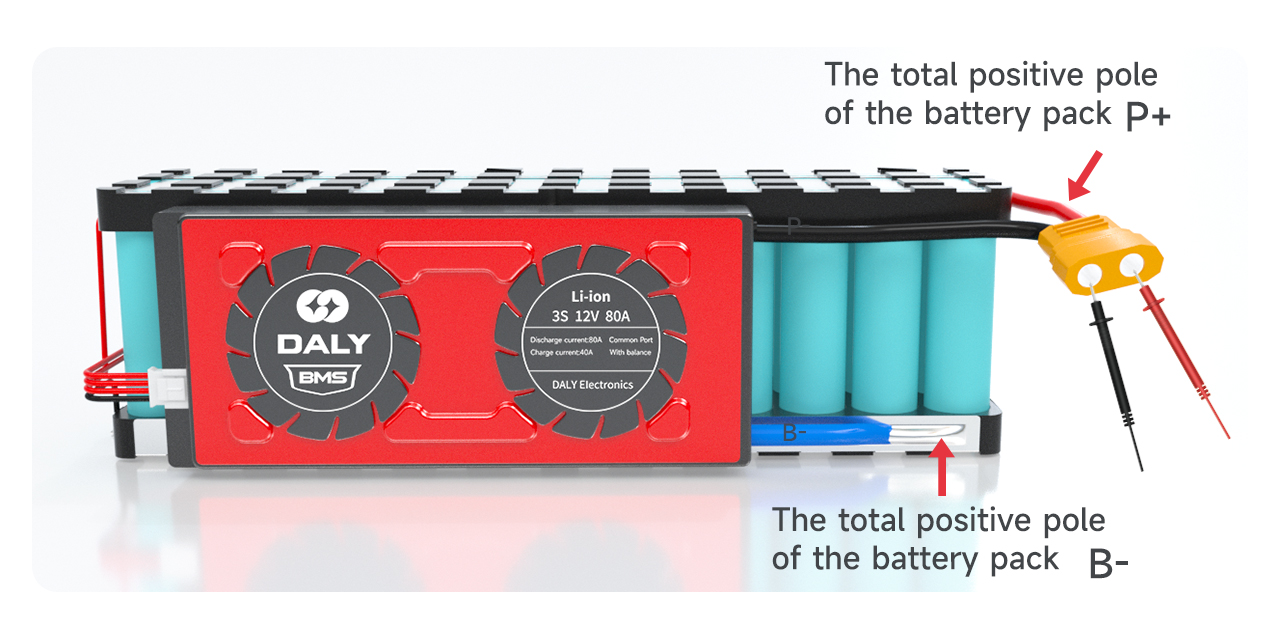

Despois de soldar, comprobe se a tensión da placa de sobreprotección é consistente coa tensión da batería.

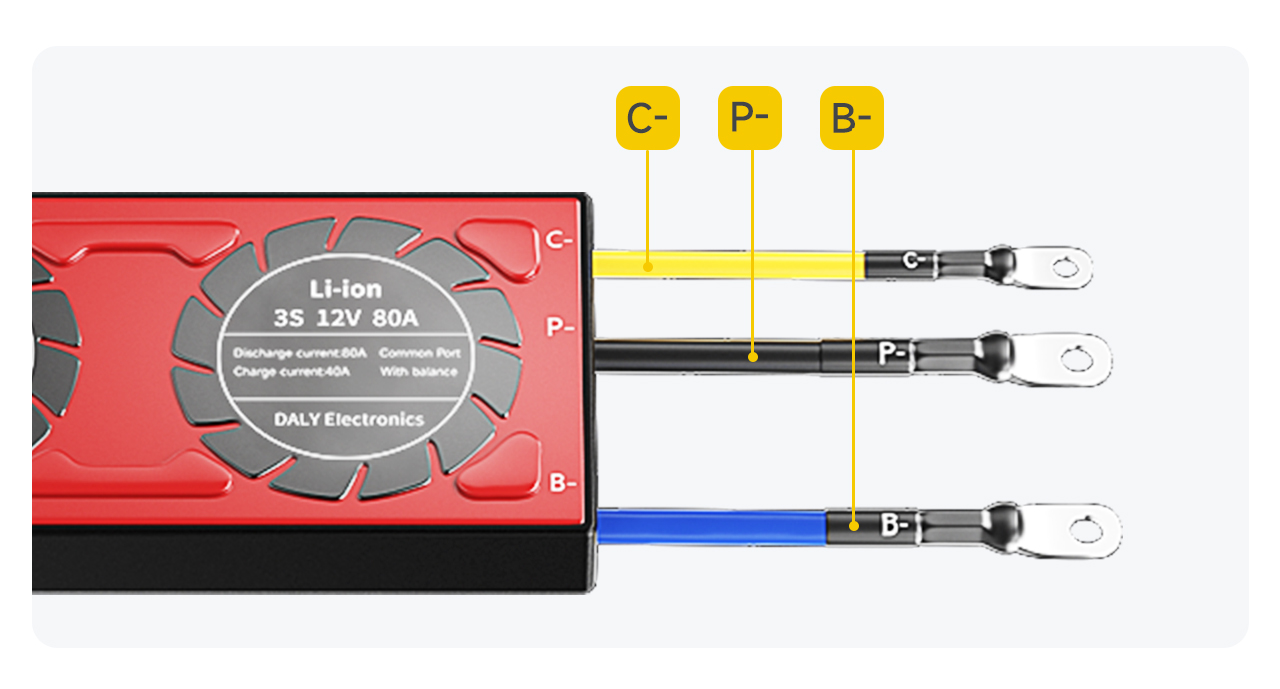

Nota: o porto de carga e o porto de descarga da placa de protección dividida están separados e a liña C adicional (normalmente indicada por amarelo) debe estar conectada ao polo negativo do cargador; A liña P está conectada ao polo negativo da descarga.

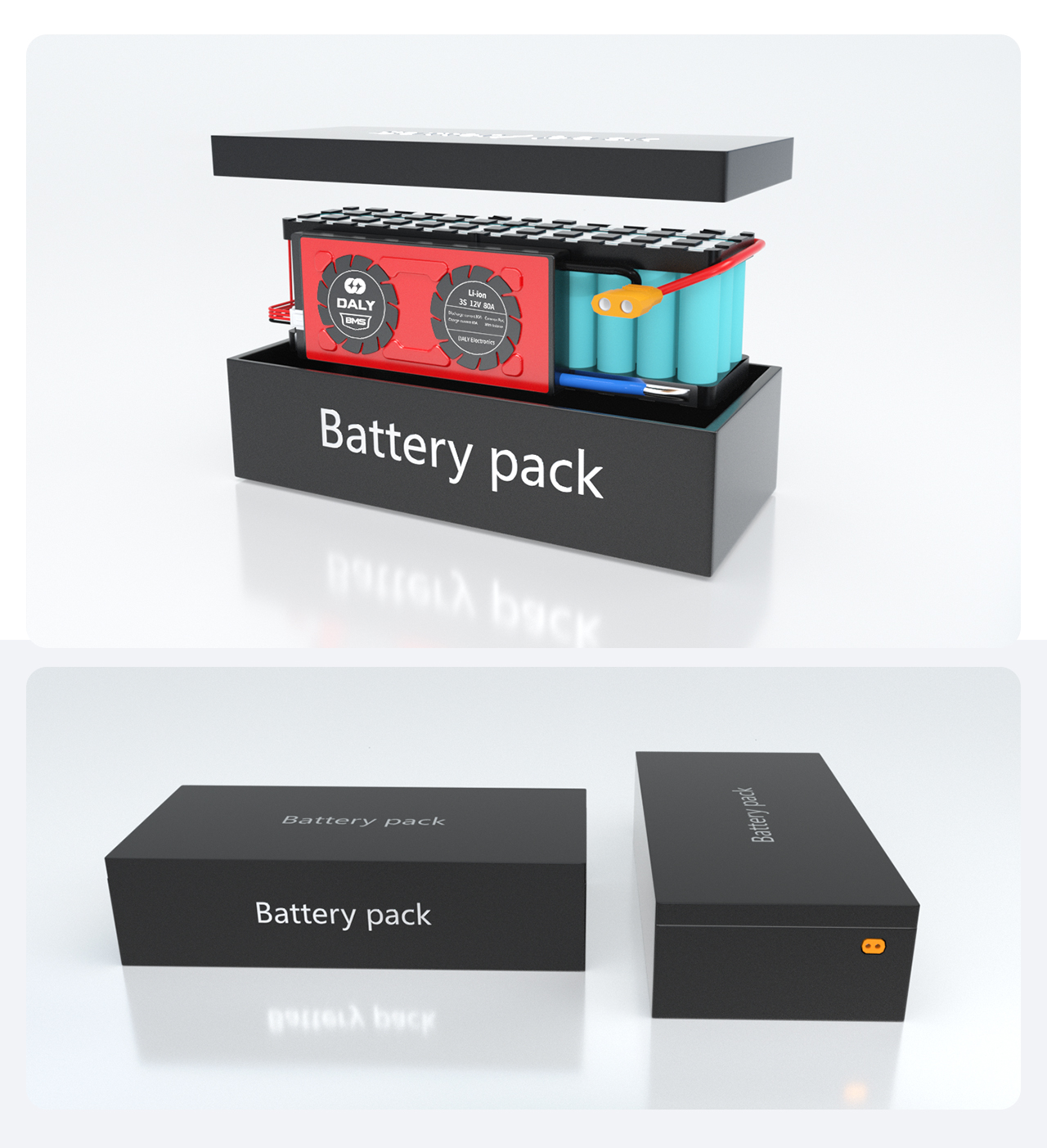

Finalmente, coloque o paquete de baterías dentro da caixa da batería e móstrase un paquete de batería acabado.
